Choisir un interrupteur différentiel, type A, type AC ou type Hi ?
Tableau électrique

Choisir un interrupteur différentiel, type A, type AC ou type Hi ?

Lecture en 4 min

Pour une installation électrique aux normes, le tableau de répartition doit intégrer un interrupteur différentiel par rangée. Type A, Type AC ou Type Hi : IZI by EDF vous dit tout des différents modèles et quand les choisir.

Interrupteur différentiel, que dit la norme ?

C’est la norme NF C 15-100 qui réglemente les installations électriques chez les particuliers. Elle apporte de nombreuses précisions sur tous les éléments devant permettre un acheminement du courant fiable et sécurisé. Elle précise ainsi quelles sont les installations minimales d’un logement, mais aussi le nombre d’interrupteurs différentiels qui doivent être présents sur un tableau électrique. Pour vous assurer une installation aux normes, demandez aux chargés d’affaires IZI by EDF les coordonnées d’un électricien près de chez vous.

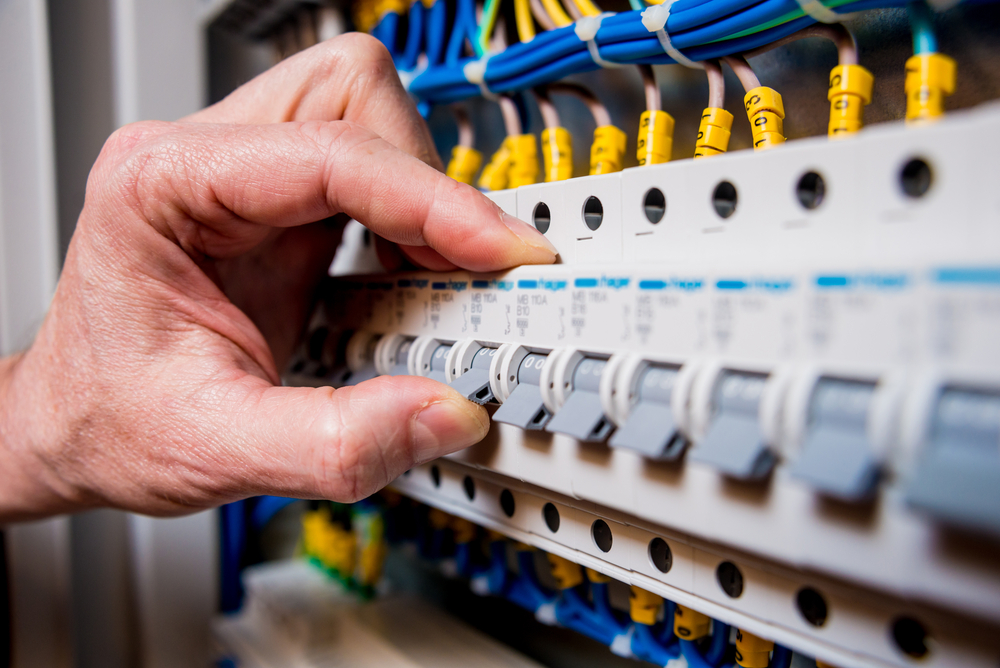

L’interrupteur différentiel est placé en début de chaque rangée contenue par un tableau. Son but est d’assurer la protection des occupants d’un logement. Il mesure en permanence le courant qui passe dans la phase comme dans le neutre. Cela lui permet de détecter s’il y a une fuite de courant et donc de couper l’alimentation des circuits qui y sont rattachés. Il complète ainsi le rôle du disjoncteur abonné qui, lui, repère les surcharges et les courts-circuits. Quand un interrupteur différentiel se déclenche, il faut rechercher l’appareil défectueux, l’isoler et réarmer l’interrupteur pour retrouver le courant dans les autres éléments de la rangée. Pour isoler un équipement défectueux, on peut tout simplement le débrancher ou désactiver le disjoncteur divisionnaire associé.

Pour une installation aux normes, un tableau électrique devra obligatoirement être doté d’un interrupteur de type AC et d’un autre de type A. Ces deux dispositifs devront afficher une sensibilité maximale de 30 mA.

cta offre

Les travaux d'électricité réussis, c'est IZI !

Obtenir un devis

Bon à savoir : 30 mA, une valeur qui ne doit rien au hasard

Si le seuil de 30 mA a été choisi, c’est parce qu’au-delà, les dangers d’une électrocution peuvent être fatals. Une exposition de 30 mA pendant 500 ms peut déjà entraîner une paralysie respiratoire.

Type A, AC ou Hi : caractéristiques de chaque interrupteur différentiel

Dans un tableau électrique, chaque interrupteur différentiel doit assurer un rôle précis :

Interrupteur différentiel de type A

L’interrupteur de type A est destiné à l’accueil des circuits spécialisés. Il s’agit des raccordements du lave-linge, du four, des plaques de cuisson ou d’une borne de recharge pour un véhicule électrique. Il permet une analyse plus poussée des courants de fuite.

Interrupteur différentiel de type AC

Le différentiel de type AC est fait pour détecter les fuites de courant alternatif. On l’associe donc aux luminaires et aux prises de courant classiques.

Interrupteur différentiel de type Hi (type F)

Ce dispositif est associé à des équipements qui ne supportent pas bien les coupures de courant inopinées. Il peut s’agir d’un ordinateur, d’un réfrigérateur ou encore d’une alarme. Ils sont donc moins sensibles aux variations de courant qui peuvent déclencher les deux autres modèles.

Il sera tout à fait possible (et même conseillé) de relier des circuits classiques à un interrupteur différentiel de type A qui accueille déjà des circuits spécialisés. Chaque logement disposera d’un tableau électrique sur mesure. Plus la surface sera importante, plus le nombre de rangées augmentera. Il faudra donc dépasser le nombre de 2 disjoncteurs différentiels.

Quelle intensité pour son interrupteur différentiel ?

La première étape pour choisir un interrupteur différentiel est de se décider sur le type de dispositif à intégrer à son tableau électrique. Les électriciens doivent ensuite déterminer l’intensité maximale admise de l’interrupteur. En effet, si la sensibilité pour le déclenchement ne doit pas dépasser 30 mA, le calibre de l’interrupteur différentiel devra être choisi en fonction des éléments qui y seront associés.

Pour déterminer l’intensité nominale d’un interrupteur différentiel, il faut additionner les intensités de chaque disjoncteur divisionnaire qui y est relié sauf pour les disjoncteurs des circuits des prises de courant et des luminaires qui comptent pour la moitié de leur valeur. Pour trouver ces informations, il suffit de regarder ses disjoncteurs divisionnaires. Leurs calibres sont les suivants :

  • 2 A : sonnette, interphone, VMC… ;
  • 10 A : éclairage de moins de 8 points lumineux ;
  • 16 A : éclairage avec 8 points et circuits avec 5 prises de courant ;
  • 20 A : circuits de 8 prises et circuits protégés de certains appareils ;
  • 32 A : circuits protégés des équipements gourmands comme les plaques de cuisson.

Vous connaîtrez alors l’intensité que votre interrupteur différentiel doit pouvoir supporter et pourrez choisir un modèle 40 A ou 63 A.

Quand vient le moment de choisir un interrupteur différentiel, se décider entre les modèles de type A, AC ou Hi n’est pas toujours facile à faire. Adressez-vous donc à un professionnel qui suivra les exigences de la norme NF C 15-100 et les spécificités de votre installation pour composer un tableau électrique sûr et réglementaire.

cta offre

Les travaux d'électricité réussis, c'est IZI !

Obtenir un devis

Cet article vous a-t-il été utile ?

Partager cet article sur les réseaux

IZI et vous

Vous ne trouvez pas l'information que vous recherchez ? Posez votre question à nos auteurs afin qu'ils puissent vous apporter la meilleure réponse !

Merci de correspondre avec courtoisie et de ne pas partager de données personnelles pour garantir votre confidentialité.

J'ai une question !

Laisser un commentaire

Votre question*

Prénom*

Email*

*Champs requisLes informations recueillies via ce formulaire sont traitées par le service d’IZI by EDF en charge de la gestion de ces demandes. Votre adresse mail ne sera pas diffusée et ne sert qu'à vous notifier d'une réponse de nos équipes à votre question. Pour en savoir plus sur la gestion de vos données et vos droits, cliquez-ici.

8 commentaires

  • Bonjour,
    Dans le cadre d’une rénovation d’un studio, je n’ai la place que pour installer un seul inter différentiel (5 disjoncteurs : plaque de cuisson, ballon d eau, 2 prise, lumière). Je pensais donc opter pour le type A qui est plus protecteur. Cela pose t il un problème ?

    1. Bonjour,

      La norme électrique aujourd’hui en vigueur impose l’installation d’un tableau deux rangées à minima, y compris pour un studio.
      Deux rangées, car 2 interrupteurs différentiels sont requis, comme vous l’avez compris, dont au moins un de type A. Le type A est prévu pour protéger les circuits dont les appareils sont gourmands en énergie et qui ont besoin d’une énergie en courant continu pour pouvoir fonctionner sans interruption (exemple : machine à laver, plaques de cuisson/cuisinière).

      Bonne journée

  • Bonjour
    je dispose de 2 disjoncteurs différentielle de 45A 500ma dont un type S un a l’extérieur et l’autre a l’intérieur de la maison celui de la maison est fatiguer.
    je veut changé celui qui ce trouve dans ma maison.
    puis-je remplacer le disjoncteur 500ma par un 300ma, car je ne trouve pas de disjoncteur 500ma qui pouvant se monté sur un rail Din.
    si vous avez une adresse ou un fournisseur qui vend des disjoncteurs principal 45a 500ma a monté sur rail Din.
    Merci

    1. Bonjour,

      Nous vous recommandons de conserver les mêmes références lors du changement du disjoncteur pour des raisons de sécurité. 500 mA correspond au seuil ultime de tolérance du corps humain, par exemple lors d’une fuite de courant d’intensité importante sur un circuit en défaut.
      Chez IZI by EDF, nous n’avons pas vocation à fournir des contacteurs fournisseurs. Nous mandatons en revanche des électriciens professionnels pour des travaux de rénovation électrique (type mise aux normes) ou pour le remplacement de tableau électrique. Si vous souhaitez changer votre tableau, n’hésitez pas à consulter nos offres et à nous solliciter pour un devis en ligne : https://izi-by-edf.fr/offre/remplacement-de-tableau-electrique

      Bonne journée !

  • Quel différentiel, A ou AC ,pour pompe filtre de piscine ?
    Merci

    1. Bonjour,

      La protection des circuits extérieures doit être distincte de celle des circuits intérieurs.
      Pour les circuits spécialisés (autres que le lave-linge, les plaques de cuisson, la borne de recharge pour véhicule électrique), vous pouvez au choix utiliser un différentiel de type A ou AC.

      Bonne journée !

  • Il n’est pas indiqué la particularité  »pièce humide ou pas humide » qui faisait le choix entre un type A et un type AC. En est-il encore vrai aujourd’hui ?

    1. Bonjour,

      Nous ne sommes pas certains d’avoir compris votre requête. Un disjoncteur différentiel qu’il soit de type A ou AC ne s’installe pas dans une pièce humide. Un tableau électrique (ainsi que ses disjoncteurs) s’installe dans une pièce sèche, pour des raisons de sécurité.

      Bonne journée !
