Quand vous travaillez sur un circuit électrique, il est important de savoir quelle est l’intensité du courant. Savoir comment mesurer l’intensité électrique permet de vérifier s’il y a une surconsommation et donc, un problème quelque part sur le circuit. Pour cela il vous faudra utiliser un appareil qui se nomme : multimètre.
L’unité du courant électrique : l’ampère

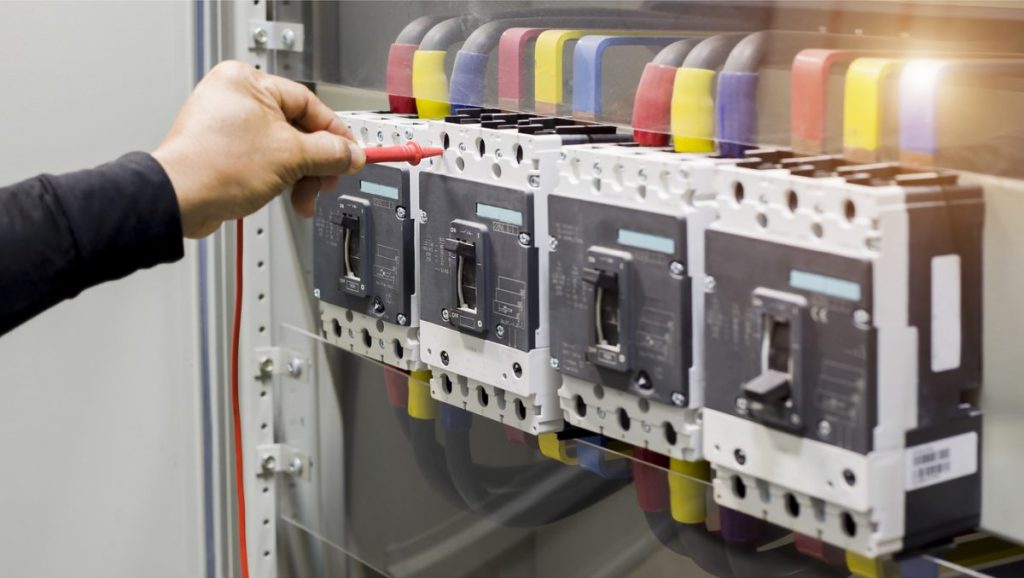

L’ampère est l’unité de mesure du courant électrique. Symbolisé par la lettre « A », on le retrouve sur les disjoncteurs pour connaître leur calibre.
Le type de courant
Comme il existe deux grands types de courant, alternatif et continu, vous aurez des positions sur le multimètre à sélectionner au choix.

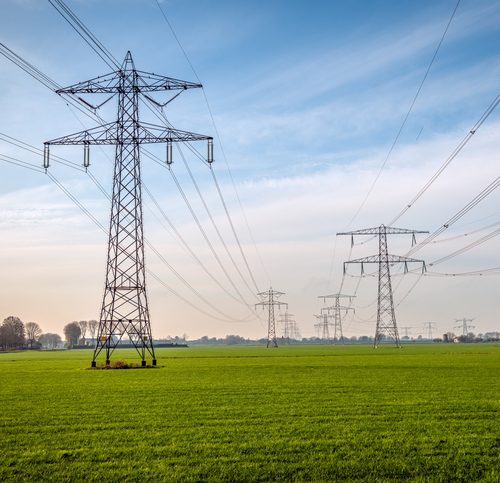

Un courant continu (celui des piles ou des batteries par exemple) est très fréquent dans l’électronique et les appareils de faible puissance. Un courant alternatif, dans une installation domestique, est utilisé pour transporter de grosses quantités d’énergie. Le courant fourni par EDF – à la maison – est en l’occurrence un courant alternatif.
Vous n’avez aucune notion en électricité, découvrez les notions clés en l’électricité pour la maison !
Les travaux d’électricité en toute sécurité, IZI !
Je lance mes travauxConfiguration d’un multimètre
Avant de commencer, il faut s’informer sur quelques points, comme le courant qui circule dans le circuit, car votre multimètre est fait pour mesurer l’intensité, donc il doit être bien calibré.
Même sans multimètre, il est possible de connaître l’intensité maximale, selon la source d’alimentation électrique. Attention de bien choisir votre multimètre, car lui aussi a une intensité maximale.
Le branchement d’un multimètre pour mesurer l’intensité électrique
Brancher correctement votre multimètre est indispensable pour mesurer l’intensité électrique. Faites attention, car une mauvaise manipulation pourrait être dangereuse pour vous ou votre matériel.
Sur l’appareil, vous verrez des bornes enfichables qui correspondent à l’endroit où vous devrez insérer les pointes de touche ou les grips-fils en fonction du type de mesure que vous souhaitez effectuer.
Le bornier COM d’un multimètre
La borne COM de votre multimètre est à connecter au câble noir fourni avec l’appareil. Il s’agit d’un point « commun » qui sert à faire la mesure. Il sera le point de référence pour la mesure, ce qu’il est très important de garder à l’esprit si vous mesurez une tension électrique.
Dans le cas d’une mesure de l’intensité électrique, la borne com sera à considérer comme la sortie du multimètre.
Les travaux d’électricité en toute sécurité, IZI !
Je lance mes travauxLa borne A d’un multimètre
Pour mesurer une intensité électrique, vous devrez brancher le fil rouge sur la borne A du multimètre. Ensuite, il faudra ouvrir le circuit où vous voulez faire la mesure et venir y placer le multimètre. Le fil rouge sera l’entrée de courant et le fil noir, la sortie. Il faut que le courant passe intégralement dans l’appareil pour avoir une mesure fiable, il faudra donc déconnecter un fil pour insérer le multimètre dans le circuit.
Calibrer votre multimètre
Bien faire attention, au niveau de votre calibrage. Il faudra le calibrer sur une valeur supérieure à celle du courant que vous voulez tester. Le calibre correspond à la valeur maximum mesurable. Avoir un calibre correctement dimensionné permet de gagner en précision dans la mesure de l’intensité électrique (et dans toutes les mesures en général).
Utiliser un multimètre : facile ?
Avec une bonne méthodologie et en comprenant ce que vous faites, mesurer une intensité électrique est un jeu d’enfant. Lisez la notice de l’appareil, car tout y est expliqué. Pour plus de sécurité, munissez-vous de gants et de lunettes de protection avant d’agir sur quoi que ce soit. Dans le meilleur des cas, coupez le courant, placez votre appareil et remettez sous tension pour éviter tout risque de décharge électrique.
