À la maison, les usages en ligne, les besoins en connexion Internet et en réseaux domestiques se multiplient. Si une majorité d’entre nous opte pour une connexion Internet Wi-Fi, d’autres préfèrent la connexion filaire via des prises Ethernet murales (prises RJ45). Si votre logement est équipé de prises RJ45, alors autant en profiter ! Voici justement comment faire pour avoir Internet sur toutes vos prises RJ45.

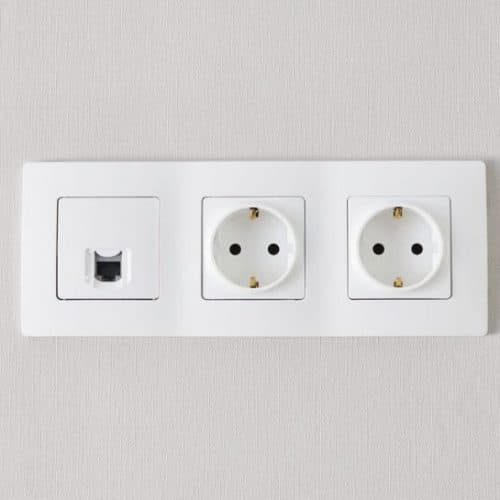

Comment avoir Internet sur les prises RJ45 partout dans la maison ?
Pour avoir Internet sur toutes vos prises RJ45, il faut créer ou être d’ores et déjà équipé d’un réseau reliant l’ensemble de vos appareils à votre box Internet. Pour cela, la box doit être installée à même votre coffret de communication dans la GTL (gaine technique de logement). La box doit être câblée sur les sorties Ethernet, au niveau du DTI. Si vous avez la fibre, utilisez un branchement DTIO.
Le dispositif de câblage multimédias centralisé depuis le coffret de communication permet de répartir le signal à l’ensemble des prises RJ45 de votre logement.
Si le coffret ou la box Internet ne dispose pas suffisamment de sorties (généralement 4 ports Ethernet maximum) par rapport au nombre de prises RJ45 du logement, utilisez un switch à raccorder au coffret et à protéger par un disjoncteur 16A.
Mes prises Ethernet RJ45 ne fonctionnent pas : comment faire ?
Si la connexion Internet ne marche pas, nous vous recommandons de procéder à quelques vérifications. Un mauvais branchement ou l’oubli d’un paramétrage peuvent être à l’origine d’un dysfonctionnement des prises RJ45 :
- Positionnez-vous face au coffret de communication. Raccordez la box Internet au boîtier de la fibre optique fixé sur le rail DTI (si vous êtes à la maison équipé de la fibre). Votre fournisseur Internet vous a normalement fourni un petit boîtier de raccordement à la fibre, reconnaissable à son embout vert (fibre). Utilisez la notice d’installation de votre box Internet pour plus de précisions.
- Branchez la box Internet sur une prise de courant modulaire présente dans le tableau électrique. Dans les logements récents (depuis 2016) et neufs, le coffret de communication et le tableau électrique sont installés l’un en dessous de l’autre. Tous les tableaux électriques sont par ailleurs équipés à minima d’une prise modulaire.
- Raccordez les ports Ethernet de votre box Internet aux ports Ethernet du coffret de communication, à l’aide de câbles. Les ports sont généralement numérotés (1, 2, 3) en fonction du nombre de prises RJ45 présentes dans votre logement (par défaut, le port n°1 correspond à la prise RJ45 du salon).

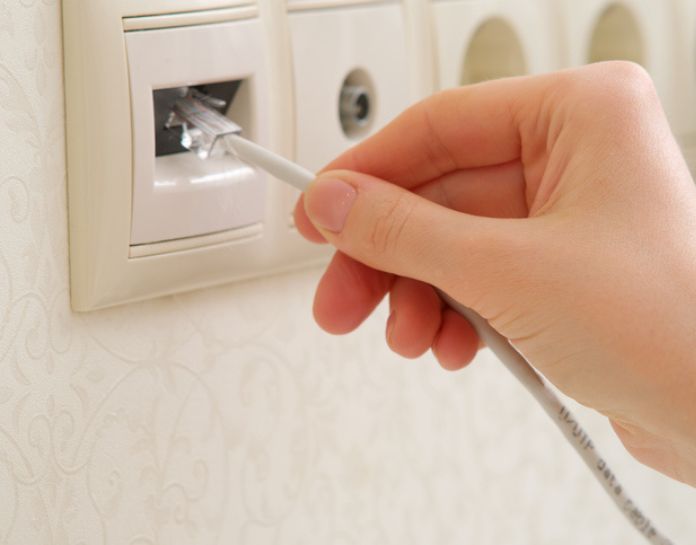

- Positionnez-vous à présent face à une prise RJ45, par exemple celle de votre salon. Utilisez un câble Ethernet (catégorie 6 pour de bonnes performances) avec des connecteurs RJ45 à chaque extrémité. Le câble ne doit pas être endommagé. Branchez le câble : une extrémité sur la prise RJ45, l’autre extrémité sur un ordinateur par exemple.
- Testez la connexion. Pour ce faire, allumez votre appareil et accédez aux paramètres réseau de l’ordinateur. Optez pour la connexion à Internet via connexion filaire ou Ethernet. L’appareil doit automatiquement obtenir une adresse IP si la configuration du réseau est en DHCP (la méthode par défaut dans la plupart des foyers).
Pour la télévision, vous pouvez raccorder votre écran à la prise RJ45 avec une connectique adapteur coaxial/RJ45. Les prises RJ45 peuvent aussi servir pour le partage des données. Créez votre propre réseaux interne en reliant tous vos périphériques pour échanger rapidement et de façon sécurisée vos fichiers numériques volumineux.
Que dit la norme électrique NF C 15-100 sur d’installation de prises RJ45 ?
La norme NF C 15-100 qui régule l’ensemble des circuits électriques domestiques pour les installations électriques de basse tension donne des précisions sur l’installation de prises RJ45.
Les prises RJ45 sont obligatoires dans les logements neufs uniquement depuis 2016, en fonction du nombre de pièces et de la taille de votre logement.
Comptez 2 prises pour la pièce principale pour un studio ou T1. Pour les T2 ajoutez à ces 2 prises 1 prise par pièce supplémentaire. Ainsi, prévoyez systématiquement 2 prises RJ45 pour le séjour et une prise additionnelle pour chaque espace à vivre en plus (1 prise par chambre par exemple).
Les prises RJ45 doivent être placées à proximité des prises de courant classiques.
Sécurisez votre installation électrique avec IZI by EDF
Les pros du réseau IZI by EDF interviennent chez vous pour l’installation d’un coffret de communication et de prises RJ45 aux normes en vigueur.
Rappel : à quoi sert une prise RJ45 ?
Pour une connexion Internet rapide, 2 options s’offrent à vous. La connexion Wi-Fi (connexion sans fil) depuis votre box Internet et la connexion filaire depuis une prise RJ45, acceptant les câbles Ethernet.
La prise RJ45 est une prise spéciale dédiée au transfert de la donnée via courant faible. Elle permet de brancher les appareils pour une connexion Internet sans défaut. Concrètement, elle se compose d’un connecteur modulaire ‘8P8C’ pour 8 positions et 8 contacts électriques.
Souvent désignée sous l’appellation prise murale Ethernet ou encore prise réseau, c’est la connectique utilisée pour alimenter en signaux multimédias l’ensemble de vos périphériques pour les raccorder à Internet.
Quels sont les avantages du réseau de prises RJ45 par rapport au Wi-Fi ?
L’installation de prises RJ45 garantit une utilisation tout confort de l’ensemble de vos équipements connectés à Internet.
Les prises RJ45 sont une alternative performante aux réseaux Wi-Fi domestiques. Les prises Ethernet autorisent un usage en haut débit, rapide, sans perte et constant, idéal pour vos ordinateurs, consoles, téléphones fixes, TV, décodeurs, etc. Les prises RJ45 garantissent une connexion de bien meilleure qualité que le Wi-Fi. La prise RJ45 délivre en effet la même puissance que si votre appareil est branché directement sur votre box.
Elles sont aussi et surtout recommandées pour les chambres à coucher et pour les personnes sensibles aux ondes Wi-Fi.
Avec le Wi-Fi, au contraire, le risque de saturation est bien réel. Plus vous avez de connexions simultanées, plus le signal perd en puissance. Si vous êtes par ailleurs positionné trop loin de la box Internet, le signal s’altère.
Si le Wi-Fi fonctionne mal, l’installation d’un répéteur Wi-Fi est conseillée, par exemple aux étages supérieurs de votre maison ou dans une annexe indépendante du logement principal (studio, atelier).
🔍 A lire aussi : comment installer une prise RJ45 ?
Votre logement à plus de 5 ans ? Vous avez des soucis de connexions wifi chez vous ? Pour un usage Internet tout confort partout dans la maison, faites installer les prises RJ45 nécessaires. Profitez enfin d’une connexion Internet haut débit sans limite sur toutes vos prises RJ45.
Toto -
2022-08-31 GMT+0200 11:28:2131/08/2022
J'aimerais ajouter des prises RJ45 dans quelques pièces de mon logement qui date d'avant 2000.
Pour convertir les prises téléphonique et descendre jusqu'au tableau c'est OK.
Par contre dans une pièce qui ne possède que des prises électriques, je ne souhaite pas faire de gros oeuvre, je ne peux pas tirer de nouvelles gaines. Est-ce possible de faire passer mon cable RJ45 dans la même gaine que l'électricité pour descendre jusqu'au tableau ? Un cat 5e n'est pas trop rigide et il semble y avoir la place.
Souffrira-t-il trop des interférences ? Est-ce interdit par les normes ? Quels sont les risques ?
Merci !
Marine G
2022-08-31 GMT+0200 11:28:21
L'installation de prises RJ45 requiert des lignes spécifiques. Vous ne pouvez pas utiliser la même gaine que celle de vos circuits électriques. Pour que vos prises RJ45 fonctionnent, il va falloir installer un tableau de communication avec boîtier DTI.
Bonne journée de la part d'IZI by EDF !
Michel
- 22/03/2023
Bonjour je vais faire bâtir une maison neuve avec la box installé dansle boîtier EDF et dti. Des RJ45 partout pour la distribution d internet. Je précise qu il y aura la fibre. Ma question porte sur le fait que boîtier EDF va être installé au bout le plus éloigné de la maison, je m inquiète donc du wifi pour les appareils nomades, puis je installer un répéteur dans le salon sur une RJ45 pour avoir du wifi dans les pièces à vivre de la maison ?
Merci
Marine G
Bonjour,
Qu’entendez-vous par boîtier EDF ? S’il s’agit du disjoncteur d’abonné/disjoncteur général du logement (appelé parfois aussi disjoncteur EDF), il n’a pas de lien direct avec le réseau fibre et la bonne réception d’internet. Pour une maison neuve, on installe le compteur Linky, le disjoncteur d’abonné et le coffret de communication DTI au même endroit, au sein d’une gaine technique de logement.
Si une fois la maison construite, vous vous rendez compte que le signal internet est mauvais, vous pourrez effectivement installer un répéteur Wi-fi ou utiliser les prises RJ45, si les branchements à la box sont bien réalisés.
Bonne journée !
Nelly
- 18/01/2023
Bonjour,
Je dispose d’un logement récent, avec la fibre, dont toutes les pièces sont équipées de prises RJ45.
Cependant, mon boitier fibre (et donc ma box) est loin de mon DTI :
puis-je « interchanger » le role d’une prise RJ45 et du boitier DTI,
afin que ma prise RJ45 communique la fibre au boitier général,
qui s’occupe ensuite de redistribuer la fibre dans toutes les pièces de ma maison ?
Cordialement
Marine G
Bonjour,
Nous ne sommes pas certains d’avoir compris votre requête. Le boîtier DTI commande les prises RJ45 du logement. Si vous souhaitez obtenir internet depuis vos prises rj45, vous devez donc brancher votre box au DTI. Le boîtier fibre n’a pas forcément besoin d’être à côté de la box. Dans tous les cas, si vous souscrivez à un abonnement fibre auprès du fournisseur de votre choix (Orange, Bouygues, SFR…), un installateur viendra réaliser à votre domicile les branchements fibre/box/DTI.
Bonne journée !
Abel
- 21/12/2022
Bonjour, J’ai déja la maison équiper de prises Rj45 que faut t’il pour prendre la fibre.Merçi
Marine G
Bonjour,
Nous vous conseillons de vous rapprocher du fournisseur d’internet de votre choix (Bouygues, SFR, Orange, etc.). En souscrivant un abonnement fibre, il vous indiquera si votre logement est raccordé/raccordable à la fibre.
Bonne journée
Toto
- 31/08/2022
Bonjour,
J’aimerais ajouter des prises RJ45 dans quelques pièces de mon logement qui date d’avant 2000.
Pour convertir les prises téléphonique et descendre jusqu’au tableau c’est OK.
Par contre dans une pièce qui ne possède que des prises électriques, je ne souhaite pas faire de gros oeuvre, je ne peux pas tirer de nouvelles gaines. Est-ce possible de faire passer mon cable RJ45 dans la même gaine que l’électricité pour descendre jusqu’au tableau ? Un cat 5e n’est pas trop rigide et il semble y avoir la place.
Souffrira-t-il trop des interférences ? Est-ce interdit par les normes ? Quels sont les risques ?
Merci !
Marine G
Bonjour,
L’installation de prises RJ45 requiert des lignes spécifiques. Vous ne pouvez pas utiliser la même gaine que celle de vos circuits électriques. Pour que vos prises RJ45 fonctionnent, il va falloir installer un tableau de communication avec boîtier DTI.
Bonne journée de la part d’IZI by EDF !
Laetitia
- 25/08/2022
bonsoir
actuellement en location, je possede la fibre de chez bouygues ainsi que des prises rj45 dans mon salon couloir et les chambres or rien ne fonctionne
que dois je faire pour que cela change car le wifi ne passe pas correctement dans les chambres
merci
Marine G
Bonjour,
Il faut voir du côté de votre installation électrique. Dans les logements neufs (ou du moins récents), les constructeurs sont maintenant obligés d’installer un tableau électrique classique + un tableau de communication avec boîtier DTI qui va permettre de brancher la box et diffuser la connexion dans toutes les prises RJ45 du logement. Ca vous évitera de passer par le Wi-FI.
La question est de savoir si vous êtes bien équipé de cette installation à la maison. Soit vous faites intervenir un électricité pour installer tableau de com avec boîtier DTI ainsi que le réseau RJ45 en étoile. Soit vous pouvez investir dans un switch à brancher sur votre box. Vous n’aurez néanmoins dans ce cas pas de connexion possible sur vos prises RJ45, mais seulement sur les prises Ethernet du boîtier switch. C’est beaucoup moins pratique et les câbles restent évidemment apparents puisqu’il s’agit d’un simple branchement.
Bonne journée !
Danielle
- 02/07/2022
Je souhaite installer 5 prises RJ45 en étoile dans mon appartement 3 pièces pour couvrir mes besoins: informatique, imprimante partagée, console de jeux, TV… Dois je installer un coffret communication grade 3, mon électricien dit qu une switch branchée sur ma box suffit. Que dois je faire ? . Merci pour vos conseils
Marine G
Bonjour,
Un switch vous permet d’amener internet dans votre logement à l’aide d’un câble relié à votre box. Le boîtier switch permet ensuite de brancher tous vos appareils à internet sans avoir à utiliser le Wi-Fi, un peu à la manière d’une multiprise. Le switch est économique, mais implique que vous centralisiez tous vos équipements au même endroit, avec des câbles apparents.
Le coffret de communication est un dispositif tout autre, évidemment plus coûteux, mais plus « propre », qui permet d’avoir la télé, le téléphone et surtout internet dans tous les pièces du logement, grâce aux prises RJ45 (sans avoir à utiliser le Wi-Fi). Le coffret de communication est généralement installé à côté du tableau électrique. La box internet est branchée sur l’une des prises modulaires de la GTL et reliée au boîtier DTI du coffret qui connecte chaque prise RJ45. La pose d’un coffret de communication implique aussi de créer tout un réseau de câbles Ethernet dans vos chambres, salon et/ou bureau.
Bonne journée de la part d’IZI by EDF !
MICHEL
- 01/07/2022
Je voudrais faire installer des prise RJ45 dans ma maison dont je suis propriétaire.
Je n’ai pas trouvé l’onglet sur votre site pour prendre rendez-vous pour un devis.
Il n’est pas nécessaire de remplacer mon tableau électrique, simplement poser des prises RJ45.
Peut-on prendre rendez-vous ?
Marine G
Bonjour,
IZI by EDF peut effectivement installer des prises RJ45 mais seulement dans le cadre d’une mise aux normes de l’installation électrique du logement. Nous travaillons exclusivement sur des gros chantiers d’électricité. Nous ne pourrons donc malheureusement pas donner suite à votre demande s’il s’agit uniquement d’installer des prises Ethernet.
Bonne journée de la part d’IZI by EDF !
Cyrille
- 22/06/2022
Bonjour, je viens d’installer une box internet dans ma maison neuve. Boîtier avec dti installer au sous sol et plein de prise rj45 à l’étage. J’ai internet dans le sous sol mais rien dans les prises rj45. Que faire ?
Marine G
Bonjour,
Merci d’avoir pris le temps de nous écrire.
A priori, comme votre maison est neuve, le câblage du réseau de prises RJ45 doit être en bon état.
Vérifiez que les prises Ethernet soient bien raccordées au coffret de communication et à la box, elle-même reliée au boîtier DTI (si vous avez l’ADSL). Si vous avez la fibre utilisez un branchement DTIO.
Bonne journée de la part d’IZI by EDF !
Fernand
- 21/04/2022
Comment brancher mon netgear GS308 pour avoir internet dans toutes les pièces
Merci
Marine G
Bonjour,
Merci d’avoir pris le temps de nous écrire.
Pour tout problème de connexion Internet, nous vous suggérons de vous rapprocher de votre fournisseur de box internet. Il sera de toute évidence mieux placé pour vous proposer une solution appropriée.
Bonne journée de la part d’IZI by EDF.
Rodolphe
- 28/03/2022
Bonjour,
J’ai des prises RJ45 dans mon appartement. J’ai connecté ma box à la prise RJ45 du DTI mais malgré cela je ne parvient pas à me connecter en ethernet sur mon ordinateur. Tous les pilotes sont à jours, j’ai reboot ma box et changé de câbles mais ça ne fonctionne toujours pas. Que faut-il faire de plus pour que ça fonctionne ?
Merci d’avance pour votre réponse
Marine
Bonjour Rodolphe,
Merci d’avoir pris le temps de nous écrire.
Nous vous recommandons d’installer un coffret de communication relié à vos prises RJ45.
Bonne journée de la part d’IZI by EDF.
Enzo
- 15/01/2022
Je n’ai pas compris comment faire, mais j’aimerais juste pouvoir brancher mon pc à une prise ethernet et le connecter à la box avec sans acheter de répéteur wifi
Noemie luca
Bonjour Enzo
Merci d’avoir pris le temps de nous écrire.
Il suffit de brancher votre câble RJ45 sur votre box, dans l’une des prises arrière prévues à cet effet. Branchez ensuite l’autre extrémité du câble sur la prise RJ45 sur votre ordinateur.
Bonne journée de la part d’IZI by EDF !
Serge
- 13/11/2021
j’ai une installation de prises rj45 dans mon logement avec la tele le tel et internet mais lorsque je branche mon PC de bureau a l’etage cela me coupe la television en bas qu’est ce que je peux faire merci de votre reponse
Noemie luca
Bonjour Serge
Merci d’avoir pris le temps de nous répondre.
Il doit vous manque un ligne RJ45 ou des disjoncteurs de recherche de signal.
Bonne journée de la part d’IZI by EDF!
Dianiss
- 19/08/2021
comment augmenter les performances d’un serveur et d’un wifi
Noemie luca
Bonjour Dianiss.
Merci d’avoir pris le temps de nous répondre.
Vous devez d’abord vérifier que votre routeur est à un bon emplacement: Placez votre Livebox dans un endroit ouvert, à distance du sol et dans une pièce centrale de votre logement. Cela vous permet d’augmenter la puissance du signal wifi.
Si nécessaire, vous pouvez toujours amplifiez le signal sans fil de votre routeur en installant un répéteur/ booster/ Extendeur WIFI.
En espérant avoir répondu à votre question.
Bonne journée de la part d’IZI by EDF !
