Une installation électrique comporte de nombreux câbles transportant le courant vers vos équipements (lave-linge, ordinateur, lave-linge, etc.). Pour un bon fonctionnement de votre installation électrique, les câbles doivent être bien dimensionnés. Vous devez en particulier veiller à choisir la bonne section de câble électrique. Comment faire ? Laquelle choisir ? Réponse avec IZI by EDF.
Section de fil électrique : ce que dit la norme
La norme NF C 15-100 fournit les informations nécessaires au bon dimensionnement des câbles, sans pour autant indiquer de méthode de calcul. On sait toutefois que 3 paramètres sont pris en compte pour choisir les sections de câble : la longueur du câble, la nature du circuit et le calibre maximal du disjoncteur.
1 – La section de câble doit être proportionnée à la longueur de câble
Plus la longueur d’un câble est importante, plus il y a de la perte de tension. Dans le cas où l’installation nécessite de grandes longueurs de câble, il est primordial d’adapter le diamètre du câble.
La longueur du câble utilisé par exemple entre le disjoncteur d’abonné et le tableau de répartition doit permettre de pallier les chutes de tension. Les sections de câble recommandées sont alors les suivantes :
👉 10 mm² de diamètre jusqu’à 22 mètres (intensité maximale 45 A) ;
👉 16 mm² de diamètre jusqu’à 27 mètres de distance (intensité maximale de 60 A) ;
👉 25 mm² de diamètre jusqu’à 28 mètres (90 A).
Rénover son installation électrique n’a jamais été aussi IZI !
IZI by EDF rénove et sécurise tous les circuits électriques de votre logement !
2 – La section de fil doit être adaptée à la nature du circuit électrique
La nature du circuit et la puissance des appareils branchés aux circuits sont deux variables déterminantes dans le dimensionnement des câbles et fils électriques. On ne protège en effet pas un circuit d’éclairage comme on protègerait un circuit dédié au chauffage électrique. Pour cause, les convecteurs électriques appellent une plus grande puissance (en Watts) que les luminaires.
Par conséquent, le diamètre du fil doit être adapté :
🌡️ Pour un circuit de chauffage de 4 500 W maximum, utiliser une section de fil de 2,5 mm². Pour un circuit de chauffage compris entre 4 500 et 5 750 W, utiliser des fils d’un diamètre de 4 mm². Pour enfin un circuit de chauffage compris entre 5 750 W et 7 250 W, opter pour des câbles de diamètres de 6 mm².
💡Pour un circuit d’éclairage de 8 points lumineux, utiliser une section de fil de 1,5 mm².
D’après la norme électrique NF C 15-100, la plupart des circuits électriques sont associés à une section de fil minimum de 2,5 mm². C’est le cas des circuits prises de courant, cuisine, chauffage électrique, lave-vaisselle, lave-linge, four électrique, sèche-linge notamment.
Confiez vos travaux d’électricité à un professionnel !
Les professionnels du réseau IZI by EDF sont qualifiés et triés sur le volet !
3 – Le diamètre du fil doit être adapté au calibre du disjoncteur de protection
Plus l’intensité est élevée, plus la section du conducteur doit être importante.
Les diamètres de fil à privilégier sont les suivants :
| Circuits électriques | Intensité maximale (ampérage) | Section de fils |
| Prises de courant (dites de confort) | 16A pour 8 prises maximum, ou 20A pour 12 prises maximum par circuit | 1,5 mm² (si 16A) ou 2,5 mm² (si 20A) |
| Eclairage | 16A pour 8 points lumineux | 1,5 mm² |
| Volets roulants électriques | 16A | 1,5 mm² |
| Chauffe-eau électrique | 20A | 2,5 mm² |
| Radiateurs électriques | 20A par tranche de 4500 Watts de puissance cumulée | 2,5 mm² |
| Four électrique | 20A | 2,5 mm² |
| Lave-vaisselle | 20A | 2,5 mm² |
| Congélateur | 20A | 2,5 mm² |
| Machine à laver | 20A | 2,5 mm² |
| Plaques de cuisson | 32A | 6 mm² |
🔍 A lire aussi : quels câbles électriques pour l’extérieur ?
Pourquoi dimensionner le diamètre ou la section d’un câble électrique ?
Un bon dimensionnement du conducteur permet une installation et un tableau électrique performants et sûrs.
Une section de câble électrique sous-dimensionnée peut entraîner des pertes de tension et des surchauffes. Une section de câble électrique surdimensionné n’occasionne en revanche aucun dégât, mais vous coûtera de toute évidence plus cher.
Rappel : quelle est la différence entre un fil électrique et un câble électrique ?

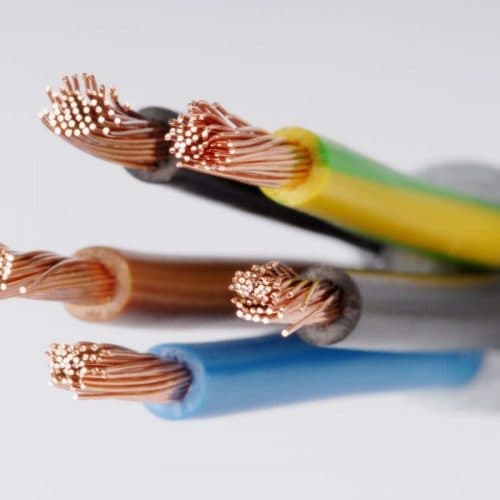

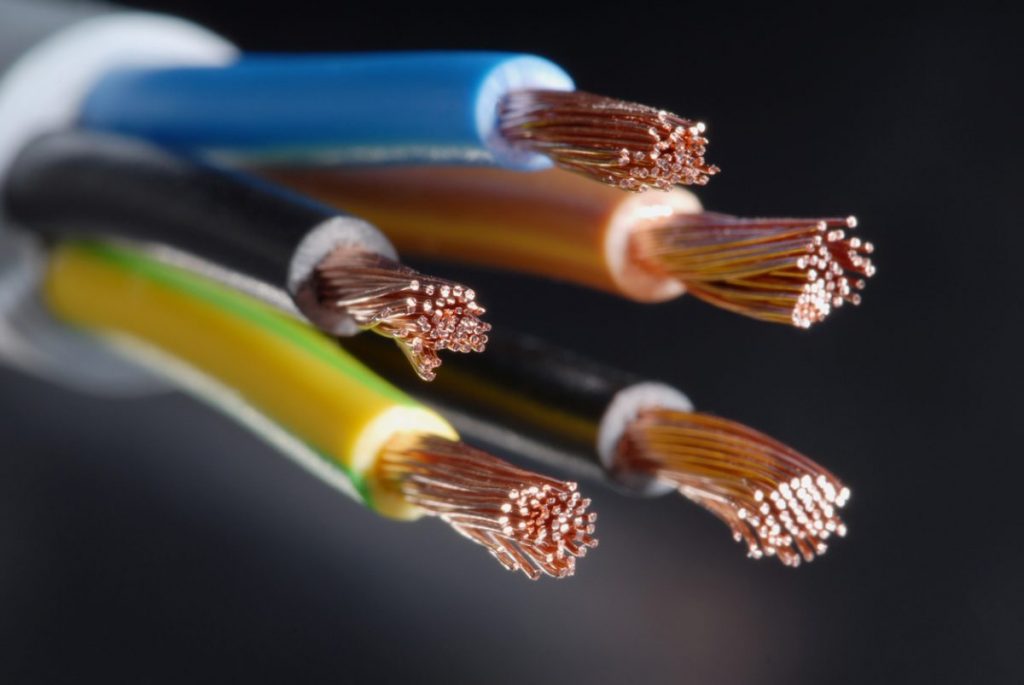

👉 Un fil est composé d’un élément conducteur (cuivre ou nickel le plus souvent) qui achemine le courant depuis une source jusqu’à un équipement. L’élément conducteur peut être monobrin ou multibrin, enrobé d’un matériau isolant, le plus souvent du plastique, comme le polyéthylène ou le polychlorure de vinyle. Pour des applications très spécifiques comme le multimédia, certains conducteurs sont également dotés d’un blindage électromagnétique.
👉 Le câble électrique correspond, lui, à la gaine qui transporte ces fils électriques. La gaine peut être simple ou double. En définitive, un câble électrique est donc composé de plusieurs fils électriques.
Dans la pratique, l’abus de langage qui consiste à parler de la « section du câble » est toléré. En principe, il faudrait toutefois parler de section de fil.
Luc Tremblay
- 11/11/2022
Radiateur mural à air pulse 4000 watts 240 volt interrupteur double 20 amps 50 pieds de fil 10 AWG est-ce correct comme installation.Merci beaucoup.
Marine G
Bonjour,
Pour installer des radiateurs de 4000 W cumulés, prévoir un circuit spécialisé, c’est-à-dire indépendant, avec une section de fil de 2,5 mm² et un disjoncteur de 20A. Le fil 10 AWG correspond si je ne m’abuse à 5,26 mm². Vous pouvez donc utiliser un fil plus fin pour votre circuit.
Attention à ne pas dépasser 4500 W par circuit radiateur. Si besoin, créer un deuxième circuit protégé par un autre disjoncteur.
Bonne journée.
Jean-Henri
- 20/10/2022
Quelle est la différence entre « une section de 2,5 mm² » (prises de courant) et « des sections de fils de 2,5 mm² » (chauffage jusqu’ 4 500 W) ? On comprend que dans le premier cas, la section se rapporte à l’ensemble constitué par les deux fils + la gaine et, dans le second, à chacun des deux fils, sans la gaine. C’est bien ça ?
Bien cordialement
JH Pyronnet
Marine G
Bonjour,
Une section ou section de fil de 2,5 mm² désigne la même chose.
Pour du chauffage, utilisez effectivement une section de 2,5 mm² pour 4500 W maximum (circuit qui sera protégé par un interrupteur d’une intensité de 20A).
Bonne journée de la part d’IZI by EDF !
Eric
- 26/12/2021
Bonjour, quelle doit être la section des câbles N, P et terre entre le disjoncteur d’abonné et le tableau électrique ? Existe-t-il des abaques en fonction de la distance, de la puissance d’abonnement (6KVA actuellement) et du calibre du disjoncteur (45 A actuellement) ?
Noemie luca
Bonjour Eric
Merci d’avoir pris le temps de nous écrire.
La section des câbles doivent impérativement être en 16mm² pour P, N, T.
Bonne journée de la part d’IZI by EDF
