Les prises électriques sans terre sont fréquentes dans les habitations équipées d’une installation électrique ancienne. Elles restent en l’état fonctionnelles. Non conformes aux normes électriques en vigueur, elles peuvent toutefois engendrer des accidents électriques. Faut-il donc les remplacer ? IZI by EDF vous détaille dans cet article les normes à suivre pour une installation électrique sécurisée et mise à la terre !
J'habite un logement ancien : la mise à la terre est-elle obligatoire ?
La mise à la terre est obligatoire au moins pour toutes les pièces d’eau des habitations construites depuis 1969. Si votre logement a été construit ou rénové entre 1969 et 1991, vous êtes a priori équipé de prise avec broche de terre, du moins dans votre salle de bain.
Comme la norme électrique NF C 15-100 n'est pas rétroactive, les logements anciens ne sont pas concernées par cette obligation. La norme est contraignante uniquement pour les logements neufs.
La NF C 15-100 est la norme électrique française qui s'applique pour les installations électriques de basse tension. En d'autres termes, la norme qui s'applique aux logements, comme le vôtre.
Si la mise à la terre n'est pas complètement obligatoire pour les logements anciens, il est néanmoins vivement conseillé de réaliser une mise à la terre au complet pour une vieille maison ou un vieil appartement. La raison ? Renforcer votre sécurité pour l'utilisation de vos appareils électriques.
Est-il dangereux d'avoir de vieilles prises électriques ?
Il peut être dangereux d'avoir de vieilles prises électriques, dans une certaine mesure.
Si vous n'avez pas la terre, votre installation électrique doit être à minima équipée de disjoncteurs différentiels pour couper l'alimentation électrique du circuit en cas de courant de fuite. Si l'un de vos circuits disjoncte fréquemment, c'est le signe que votre installation électrique vous protège d'un danger (fuite de courant notamment).
Néanmoins, les disjonctions trop fréquentes d'un circuit peuvent devenir à la longue inconfortables. C'est le signe qu'un appareil électrique met en défaut le circuit... Et qu'il est temps de rénover votre installation.
À quelle occasion remplacer des prises de courant sans terre ?
Répondre à cette question implique de connaître précisément la nature de l’installation électrique.
Mon installation électrique est partiellement reliée à la terre
Votre logement dispose de prises de terre dans seulement certaines pièces du logement (comme la salle de bain ou la cuisine) ? L’intervention d’un électricien est vivement conseillée pour mettre à la terre votre installation électrique dans toutes les pièces (salon, chambre, entrée, couloir…). Il pourra ainsi ramener et relier tous les fils de terre : du piquet de terre, en passant par le tableau électrique jusqu'aux appareillages.
Mon installation électrique n’est pas mise à la terre
Si votre logement est intégralement équipé d’anciennes prises de courant, sans terre, il est probable que votre installation électrique n’ait jamais été rénovée depuis 1969.
Si votre installation électrique ne comprend aucun dispositif de retour à la terre, il est conseillé de faire réaliser des travaux de mise à la terre par un électricien qualifié. À cette occasion, le professionnel vous proposera de mettre à neuf votre tableau électrique, vos câblages électriques et de remplacer les prises sans terre par des prises de terre aux normes.
Il est primordial de connaître la norme NF C 16-600 pour réaliser une mise à la terre conforme. Si vous remplacez vos prises de courant, il faut par exemple ramener et sécuriser le fil de terre dans chaque circuit électrique.

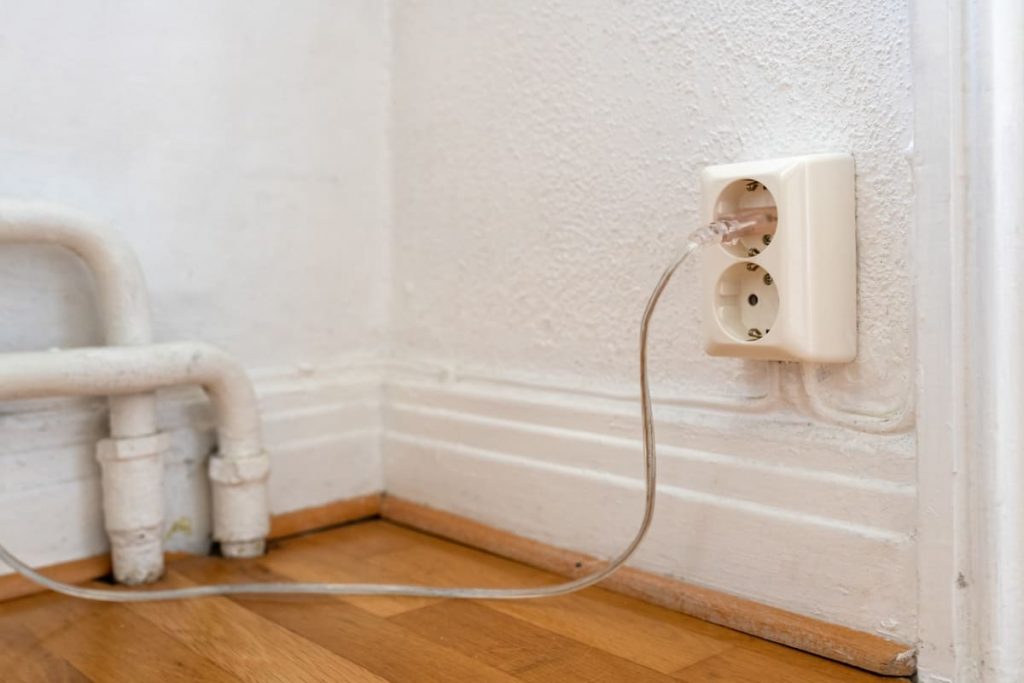

Les prises de courant sans terre des logements anciens
Les prises sans terre sont pour la plupart présentes dans des logements anciens dont l’installation électrique n’est plus aux normes. Ces prises sans terre sont en l'occurrence caractéristiques des logements construits avant 1991 ; date à laquelle la mise à la terre devient obligatoire dans toutes les pièces des logements (pièces d'eau et pièces sèches).
C’est précisément pour cette raison que l’on ne trouve plus de prise sans terre dans les habitations récentes. La norme a donc amélioré de façon notable la sécurité des biens et des personnes.
La mise à la terre désigne les différents dispositifs permettant d’évacuer le surplus de courant vers la terre. Si un courant de fuite s’échappe, il est directement dirigé vers la terre, minimisant ainsi les risques d’électrisation et d’électrocution pour les occupants du logement.

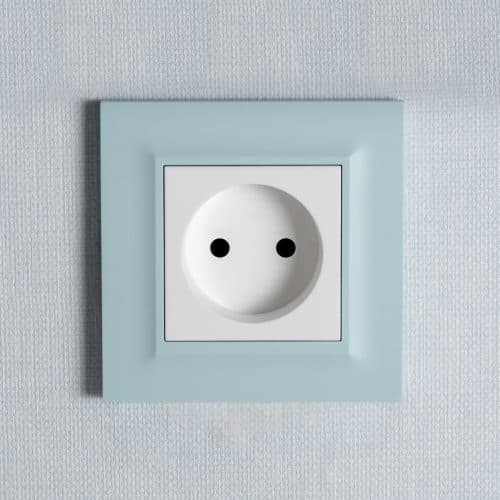

Rappel : à quoi ressemble une prise électrique sans terre ?
Une prise de courant sans terre comprend uniquement deux pôles (c'est-à-dire deux trous), sans la broche de retour à la terre. La prise murale permet alors de brancher des prises électriques plates sans fiche de terre.
Les deux pôles de la prise murale correspondent aux bornes neutre et de phase de l'appareillage.
Pourquoi certains appareils ne nécessitent pas de prise de terre ?
Votre maison ancienne ou appartement n'a pas complètement la terre ? Pas d’inquiétude, les prises de courant sans terre sont encore fonctionnelles et permettent de raccorder certains appareils.

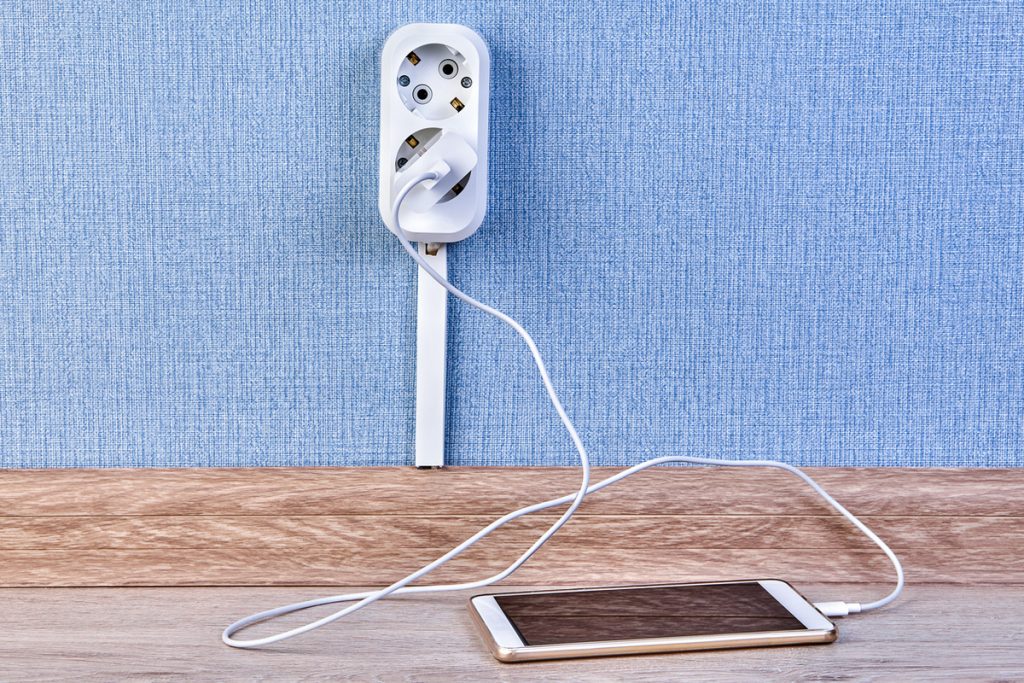

Une prise sans terre reste compatible avec les équipements et appareils de classe 2 à double isolement, sans élément métallique constituant. La plupart du temps, la classe 2 désigne des appareils de faible puissance, comme les luminaires, les chargeurs de téléphone et certains petits appareils électroménagers.
Une prise électrique sans terre ne peut à priori pas alimenter un micro-ondes, un grille-pain, un convecteur ou encore un téléviseur (appareils de classe 1) nécessitant une prise 2P+T, c’est-à-dire une prise avec broche de terre.
Pour utiliser confortablement des équipements électriques et électroménagers récents, sans faire disjoncter votre installation électrique, la terre est requise.
Il peut être risqué de brancher certains appareils, car l’absence de terre peut créer des accidents électriques. En effet, sans prise de terre, l’accumulation des charges statiques peut être dangereuse pour les occupants du logement. Si l’appareil raccordé comprend des parties métalliques, les risques d’électrisation sont réels. C'est le cas des vieux sèche-cheveux et des vieilles machines à laver, par exemple.
Une bonne manière de vous assurer qu'un branchement est possible est d’examiner la fiche/tige (ou prise mâle) de vos appareils. Si l'appareil ne comprend que deux pôles et ressemble à une prise plate (comme une lampe de chevet), vous pouvez brancher votre appareil sur une prise sans terre.
La tige en métal assure un potentiel nul entre deux parties métalliques proches.
Mise à la terre : comment raccorder mon logement ?
La mise à la terre doit être de préférence réalisée par un électricien qualifié ; la manœuvre est technique et requiert de réels savoir-faire en électricité. Mettre à la terre consiste en effet à raccorder :
- Le tableau de répartition à la terre (généralement via un piquet de terre enfoui dans le sol sur une profondeur de plusieurs mètres) ;
- Les liaisons équipotentielles du bâtiment et des canalisations métalliques vers la terre ;
- Les prises et gaines VDI à des fils jaunes et verts jusqu’au tableau électrique ;
- Les masses des appareils de classe 1 avec une borne de terre...
Les travaux d’électricité en toute sécurité, IZI !
