La mise à la terre d’une installation électrique est obligatoire pour tout nouveau logement construit depuis 1969 (pièce d’eau uniquement) et plus encore depuis 1991 (pièces d’eau et pièces sèches). Seulement, comment procéder quand la maison est ancienne et n’a jamais fait l’objet d’une rénovation électrique ? A tout problème sa solution ! IZI by EDF vous indique les étapes à suivre pour mettre à la terre votre logement ancien.
Etape 1 : remplacer le tableau électrique du logement ancien

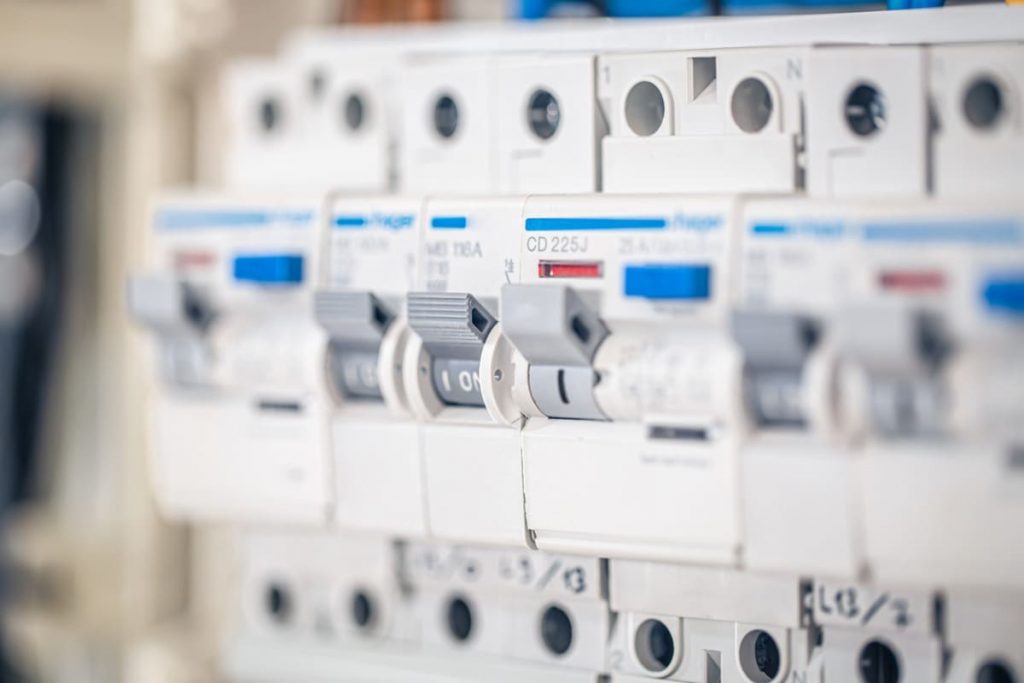

Vous habitez un logement ancien jamais encore raccordé à la terre (ou partiellement mis à la terre) ? Il est fort probable que votre installation électrique ne soit plus aux normes électriques. L’installation d’un tableau aux normes est la première étape à suivre, avant même de mettre à la terre votre installation. Pas question en effet de bricoler votre installation, à partir d’un tableau électrique vétuste, inadapté à vos besoins en électricité, voire dangereux pour vous-même.
Les tableaux à fusibles et les tableaux en neutre commun sont caractéristiques des maisons anciennes. Sans installation d’une prise de terre, vous n’êtes pas protégé des fuites de courant et risquez l’électrisation (simple coup de jus), voire l’électrocution dans les cas les plus graves.
Un projet de mise à la terre ?
Remplissez votre demande de devis sans engagement. Un expert en électricité IZI by EDF vous recontacte pour définir votre projet.
Par ailleurs les installations électriques des maisons anciennes ne répondent plus aux besoins en électricité actuels. Depuis les années 1960, le nombre d’appareils électroménagers énergivores a en effet considérablement augmenté au sein des foyers.
De nos jours, un tableau de répartition à disjoncteurs doit être conçu pour :
- Simplifier la répartition et l’identification des circuits électriques ;
- Faciliter la coupure de courant de toute l’installation électrique (présence d’un disjoncteur principal) ;
- Protéger les personnes des risques électriques (présence de dispositifs de protection différentielle) ;
- Sécuriser tous les circuits spécialisés (lave-linge, plaque de cuisson, lave-vaisselle, chauffage électrique…) et protéger les appareils du logement avec un ampérage adapté.
Etape 2 : procéder à la mise à la terre (piquet de terre) de la maison ancienne
Rentrons à présent dans le vif du sujet : la mise à la terre.
Si vous habitez un logement ancien, c’est la solution du piquet de terre qui sera probablement retenue, parmi toutes les techniques de mise à la terre. La boucle à fond de fouille est recommandée pour un logement neuf ; la prise de terre étant installée à même les fondations du logement… Quand le piquet de terre est adapté à un logement existant, planté dans la terre en extérieur.
Bien évidemment, cette opération est technique et requiert l’expertise d’un électricien professionnel. Il faut en effet mesurer la résistance de la terre, planter le piquet de terre dans les conditions optimales (à bonne distance du mur et à une profondeur suffisante), positionner la barrette de coupure et raccorder le tout au tableau.
Toutes ces étapes sont décrites dans cet article spécial installation d’un piquet de terre !
A la recherche d’un pro’ pour mettre à la terre votre logement ?
Tous les pros du réseau IZI by EDF sont certifiés Qualifelec et triés sur le volet !
Etape 3 : mettre à la terre tous les circuits électriques de l’habitation
Si votre installation électrique monophasée n’a jamais été mise à la terre, les circuits électriques de votre logement ne sont vraisemblablement équipés que de deux fils : un fil bleu (le neutre) et un fil rouge ou marron (la phase).
Un circuit électrique mis à la terre comporte, lui, un troisième fil : le fil de terre, facile à identifier, de couleur vert et jaune. Mettre à la terre tous les circuits du logement ancien signifie donc procéder à la réfection totale des circuits. Certains professionnels utilisent des tir-fils pour ajouter le fil de terre aux fils existants, lorsque la pose est encastrée dans les murs. Autrement, vous pouvez aussi remplacer les trois fils sans remplacer la gaine.
Mais attention, les tire-fils ont une efficacité relative. Il y a de nombreux endroits où ils auront du mal à se faufiler :
- Il n’est pas rare que l’on ne puisse pas passer un troisième fil lorsque les fils déjà présents dans la gaine occupent tout l’espace.
- Les tire-fils ne permettent pas toujours de faire passer les fils au niveau des coudes (coins et angles des pièces).
- Si vous faites le choix de passer une nouvelle gaine avec tire-fil intégré, celle-ci devra se frayer un passage dans un enduit qui ne s’est pas solidifié autour d’elle.

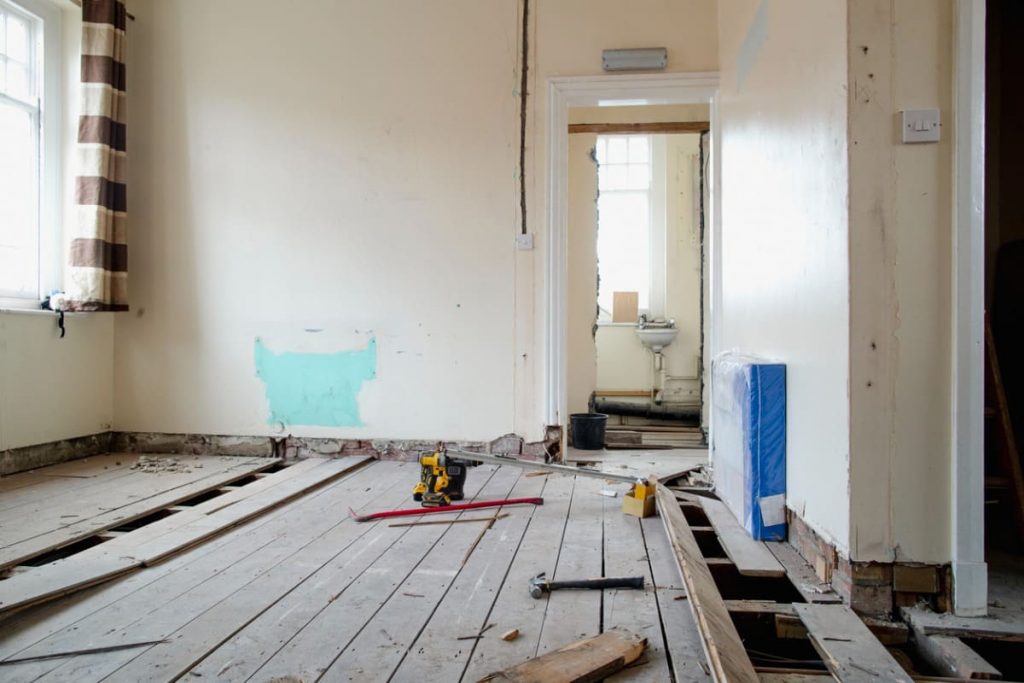

Si vos circuits sont posés en apparent (goulottes posées en saillie sur le mur, sans saignée percée), l’ajout d’un fil de terre est d’autant plus simple à réaliser. Pour un résultat plus discret et plus esthétique, profitez de vos travaux d’électricité pour encastrer tous les fils dans vos murs. L’électricien en profitera pour remplacer toutes les gaines et isolants pour protéger davantage votre installation électrique.
Etape 4 : remplacer les appareillages d’une vielle maison sans terre
Ce n’est qu’une fois votre tableau électrique remplacé, la prise de terre installée et les circuits électriques mis à la terre ou refaits à neuf… Que vous pouvez procéder au remplacement de vos appareillages. Autrement dit, la somme des équipements visibles dans votre logement ancien :
- Les prises de courant électrique ;
- Les interrupteurs ;
- Les points lumineux au plafond.
Pour les prises de courant, c’est simple, il faut remplacer les anciennes prises à deux pôles (deux trous adaptés aux prises plates uniquement), par des modèles à deux pôles avec tige métallique de retour à la terre. Lors du remplacement des prises dans toutes les pièces du logement, s’assurer que l’appareillage soit bien raccordé à la terre.
Côté interrupteur de commande de l’éclairage, il est vivement recommandé de procéder à leur remplacement, principalement pour des raisons esthétiques et pratiques. Interrupteurs à double commande, blanc brillant ou mat, avec les finitions de vos choix… C’est vous qui décidez !
Pour les points lumineux, les électriciens procèdent de nos jours à l’installation de dispositifs de connexion luminaire (DCL) : des douilles encastrées au plafond qui n’arbore plus aucun fil électrique apparent. C’est la solution idéale pour une installation pratique et sécurisée de vos lustres et suspensions centrales.
S’il n’est pas toujours possible de modifier un point lumineux encastré au plafond, les professionnels procèdent alors à une mise en conformité électrique du logement selon la norme NF C 15-100. La maison ou l’appartement n’est pas 100 % aux normes comme le serait un logement neuf, mais reste sécurisé selon les minimas de sécurité de la norme (tableau électrique à disjoncteurs, prise de terre, liaison équipotentielle, dispositif différentiel…).
L’installation d’une prise de terre dans une maison ancienne : on récapitule
Pour résumer, la solution préconisée pour mettre à la terre un logement ancien (jamais ou partiellement mis à la terre) consiste à revoir entièrement l’installation électrique de la maison et à installer un piquet de terre.
Si ces travaux requièrent un certain investissement financier, la mise en conformité de votre installation électrique au regard de la norme NF C 15-100 garantit votre sécurité (la prise de terre envoie les courants de fuite vers la terre).
La mise à la terre de votre installation garantit enfin confort et praticité au quotidien. Machine à laver, lave-vaisselle, réfrigérateur, aspirateur, robot cuisinier, téléviseur… Vous n’avez qu’à constater par vous-même la somme des appareils électriques que vous utilisez à la maison, qui requièrent une prise avec broche de retour à la terre.
