Quelles sont les différentes techniques de mise à la terre ?
Mise à la terre

Quelles sont les différentes techniques de mise à la terre ?

Lecture en 4 min

Publié le 23 Mars 2021

-

Différentes normes et obligation garantissent la sécurité des installation set des appareils électriques. En effet, les électrocutions figurent en tête de liste des accidents domestiques. Ainsi, pour éviter tout danger, il convient de mettre son installation électrique en conformité avec les différentes exigences de sécurité.

Parmi celles-ci la mise à la terre reste un point crucial qu’on oublie parfois de vérifier. Installation de piquets de terre, boucle à fond de douille ou conducteur en tranchée d’alimentation : plusieurs techniques de mise à la terre s’offrent à vous.

IZI by EDF vous rappel en quoi consiste à la mise à la terre pour une installation électrique domestique. Quels sont les éléments à raccorder à la terre ? Enfin quelles sont les différentes techniques possibles pour une mise à la terre conforme à la loi.

Qu’est-ce que c’est que la Mise à la terre ?

La mise à la terre reste la première chose à prendre en compte lors de la création de tout circuit électrique. Cette opération est indispensable pour assurer la sécurité des biens des personnes face aux risques électriques.

Mise à la terre : définition

Pour toute installation électrique, la notion de terre considère la masse conductrice du sol. Ainsi, la mise à la terre désigne la liaison entre votre tableau électrique et le sol extérieur de votre logement. Enfouie sous le sol, la prise de terre a pour but d’éviter les risques d’électrisation et d’électrocution.

En cas de fuite de courant, la mise à la terre va rediriger la décharge vers le sol pour la neutraliser. De plus, en détectant une intensité inhabituelle, le disjoncteur différentiel va couper automatiquement l’alimentation électrique.

Les travaux d'électricité réussis, c'est IZI !

Obtenir un devis

Fonctionnement de la mise à la terre

Avec l’usure, des fuites de courant peuvent se produire. Dans le cas où le courant entre en contact avec une partie métallique celle-ci devient conductrice. L’isolation électrique n’est alors plus assurée. Si une personne touche un appareil défectueux, elle risque de s’électrocuter sévèrement.

La mise à la terre va permettre de dévier ce courant vers le sol. Ainsi, tout tableau électrique doit être raccordé à la terre. Elle a une double fonction :

  • Envoyer les pertes de courant dangereuses vers le sol
  • Faire disjoncter votre installation en cas de différence d’intensité importante

Ainsi, la mise à la terre se pose comme le principal dispositif de sécurisation de votre système de réseaux électriques. N’hésitez pas à faire appel à un électricien expert du réseau d’IZI by EDF pour mettre aux normes votre installation et revoir votre tableau électrique.

La Mise à la terre concerne quels éléments ?

La mise à la terre absorbe les chocs électriques pour éviter tout accident. Par ailleurs, associée à un disjoncteur différentiel elle permet de couper immédiatement l’alimentation en cas de fuite de courant.

Cependant la mise à la terre ne concerne pas toutes les installations ou appareils électrique. En effet, elle s’applique pour les appareils et éléments pouvant être ne contact avec le courant et donc susceptibles de devenir conducteurs.

Voici quelques éléments à raccorder obligatoirement à la terre :

appareils ménagers de classe 1

  • socles de prises et d’interrupteurs
  • éléments métalliques potentiellement conducteurs (charpente, canalisation…)

Tout élément possédant un fil de terre (câble en cuivre dans une gaine plastique de couleur verte et jaune) nécessite un raccordement à la terre.

Mise à la terre : une obligation légale

La norme NF C 15- 100 détaille les nombreuses règles de sécurité à respecter pour toutes les installations électriques. Ainsi, la mise à la terre est obligatoire pour tout type de logement.

La mise à la terre permet de sécurité tout réseau électrique d’un potentiel défaut d’isolation et des variations d’intensité. Par conséquent, lors de la mise en conformité ou mise en sécurité du système électrique d’un logement, la mise à la terre s’avère indispensable.

Le dispositif de mise à la terre doit alors prévoir une prise de terre et des conducteurs de terre pour y relier les différents points d’alimentation électrique. La norme NF C 15 – 100 stipule que toute prise ou interrupteur doivent être impérativement raccordées à la terre. De plus, les appareils nécessitant une mise à la terre doivent être branchés sur une prise adéquate.

Si votre logement est ancien, pensez à faire évaluer la conformité de votre installation électrique pour un usage sans risque et tout confort au quotidien.

Mise à la terre : les 3 techniques différentes

Pour les logements neufs, la mise à la terre se fait d’office dès la pose des fondations. Pas trop besoin de s’en préoccuper. En revanche, si votre logement est ancien il se peut qu’il ne respecte plus les normes actuelles. Ainsi, assurez vous que la mise la terre de votre logement soit bien effective.

On distingue 3 techniques différentes de mise à la terre. Le choix de la bonne méthode dépend de plusieurs critères.

Mise à la terre par piquet vertical

Cette technique de mise à la terre s’adapte particulièrement aux projets de rénovation. Des piquets en acier galvanisé sont enfouis à 2 mètre minimum de profondeur. Ceux-ci sont entourés de limaille de conduction et reliés à la borne neutre via une tresse de cuivre. Cette technique nécessite la pose d’un regard de visite pour un contrôle simple d’accès.

Mise à la terre par boucle à fond de fouille

La deuxième technique s’impose pour les constructions de logements neufs. Lors de la création des fondations, des tresses de cuivres sont enfouis afin de créer une boucle au tableau électrique permettant une liaison à la terre.

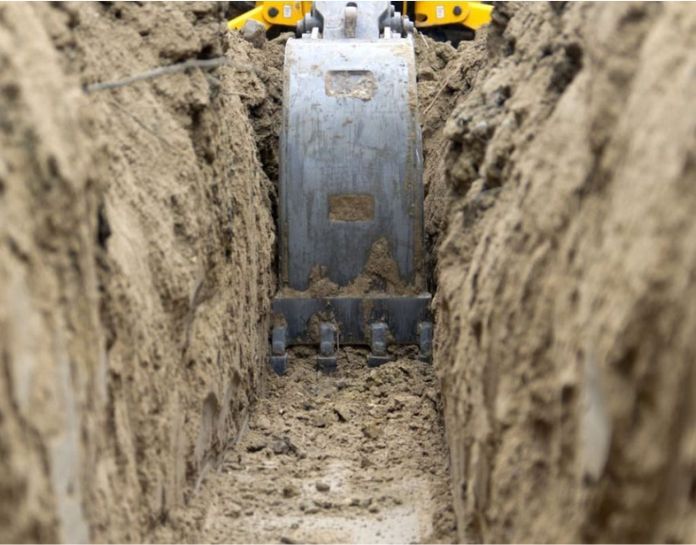

Mise à la terre via conducteur en tranchée

De la même façon, un câble de terre enterré à 1m fera la liaison entre le tableau principal et la borne de terre.

Mise à la terre : une intervention complexe

La Mise à la terre est obligatoire pour tout logement. Sachez que cette opération peut s’avérer complexe. Ainsi il est préférable de faire appel à un professionnel.

Il faut de bonnes compétences techniques et de solides connaissances en électricité. Lors de la mise en œuvre de nombreux calculs sont à effectuer pour réaliser une mise à la terre conforme. Par exemple, il faut tenir compte de la nature du sol pour en déterminer sa capacité d’absorption électrique.

Faites appel à un électricien du réseau IZI by EDF pour un mise à la terre réalisée dans les règles de sécurité ou toute révision de votre tableau électrique.

Les travaux d'électricité réussis, c'est IZI !

Obtenir un devis

Un commentaire, une question ?

Posez votre question
confirmation

Merci pour votre contribution.

Votre commentaire sera soumis à une modération avant d’être publié.

Leave a Reply

Champs requis *

Décrivez-nous votre question, commentaire*

Prénom*

Email*

L'adresse mail collectée ne sera pas publiée. Vous serez notifié via cette adresse d'une réponse de nos équipes à votre commentaire. Pour en savoir plus sur notre politique de protection des données, cliquez-ici.

12 commentaires

  • samir says:

    qu’elles sont les precaution a prendre lors du branchempent de nouveau equipement electrque sur un reseau de terre existant

    • Avatar photo Marine G says:

      Bonjour,

      Les raccords à la terre (fils de terre) doivent être correctement effectués. Vos équipements doivent ensuite être impérativement protégés au tableau électrique par un disjoncteur et un interrupteur différentiel (type A ou AC). Tout dépend évidemment de l’équipement en question. Les appareils électroménagers (type radiateur, frigo, congélateur, lave-vaisselle, machine à laver, sèche-linge, micro-ondes…) doivent faire l’objet de circuits indépendants, protégés chacun par des disjoncteurs 20A ; les volets roulants par un disjoncteur 16A. Les plaques de cuisson électriques doivent être impérativement protégées par un disjoncteur 32A. Autrement, s’il s’agit d’un autre appareil type télévision, ordinateur, bouilloire, grille-pain… de simples prises de courant protégées par du 16A ou du 20A suffisent. Concernant l’interrupteur différentiel, une machine à laver et des plaques de cuisson doivent impérativement être protégées par un différentiel de type A. Enfin, s’il est question de brancher un équipement dans une salle d’eau, attention aux branchements. Tous les équipements ne sont pas autorisés partout. Il faut veiller à l’indice de protection, à la classe de l’appareil et aux volumes de sécurité de la salle d’eau (se référer à la norme NF C 15-100).
      Le mieux est encore de faire appel à un professionnel, si vous pensez avoir manqué une étape et que vous n’êtes pas sûr de vous.

      Bonne journée !

  • RACHID says:

    bonjour,dans le regard de visiteà la terre il faut mettre de la terre ou charbon ?

    • Avatar photo Marine G says:

      Bonjour,

      Merci d’avoir pris le temps de nous écrire.

      Ajouter du sel et du charbon ne permet pas d’écouler les courant de défaut. Selon la norme NF C 15-100, la résistance de la prise de terre doit être au plus égale à 100 ohms. Si votre résistance de terre dépasse 30 ohms, utilisez plusieurs piquets, plantés dans une terre végétale ou de l’argile (résistance faible), et non dans un sol rocheux ou sablonneux (où la résistance est élevée).

      Bonne journée de la part d’IZI by EDF !

  • hubert pages says:

    Bonjour je suis sur du rocher comment réaliser la prise de terre. Merci

    • noemie luca says:

      Bonjour
      Merci d’avoir pris le temps de nous écrire.
      Pouvez-vous précisez votre demande ?
      Bonne journée de la part d’IZI by EDF !

  • Bernard says:

    Bonjour,
    J’ai un abri de jardin situé à 60m du tableau électrique de la maison principale.
    Je souhaite aménagé un tableau secondaire pour un atelier de bricolage.
    Dois-je installer une borne supplémentaire a la terre ?

    • noemie luca says:

      Bonjour Bernard
      Merci d’avoir pris le temps de nous écrire.
      L’ensemble du tableau divisionnaire doit être installé en fonction de la norme en vigueur.
      Bonne journée de la part d’IZI by EDF !

  • Shaina says:

    Bonjour, dans mon logement j’ai plusieurs prise qui son simple et sans branche en métal comme celle a la terre
    Est-ce normal ?

    • noemie luca says:

      Bonjour Shaina
      Merci d’avoir pris le temps de nous écrire.
      Oui, c’est normal, lors de la construction de l’appartement les terres n’étaient pas obligatoires dans l’ensemble des pièces
      Bonne journée de la part d’IZI by EDF !

  • Tahar says:

    Bonjour,
    Je souhaite savoir si un lampadaire photovoltaïque (très basse tension) doit être mis à la terre même si il n’est pas connecté au réseau principal de distribution.
    Si oui, pourriez vous SVP, me donner les références de la norme et ou de la réglementation.
    Je vous remercie,
    Bien cordialement,
    Tahar AMARA

    • Hugo B says:

      Bonjour,
      Généralement, les lampadaires photovoltaïques sont indépendants car ils fonctionnent sur batterie et ne nécessitent pas d’être mis à la terre car même en cas de dysfonctionnement cela ne présente aucun danger.
      N’hésitez pas à me recontacter si besoin.
      Belle journée à vous de la part de l’équipe IZI by EDF !
