Qu’est-ce qu’un piquet de terre ?

En France, la norme NF C 15-100 impose toute une série d’obligations à respecter pour les installations électriques domestiques. Ces règles garantissent le confort dans le logement tout en assurant une protection contre les risques électriques. Parmi ces dispositifs de sécurité indispensables, on retrouve la mise à la terre. Dans de nombreux cas, ce système nécessite l’installation d’un piquet de terre. Dans cet article à point nommé, IZI by EDF vous explique à quoi sert un piquet de terre.

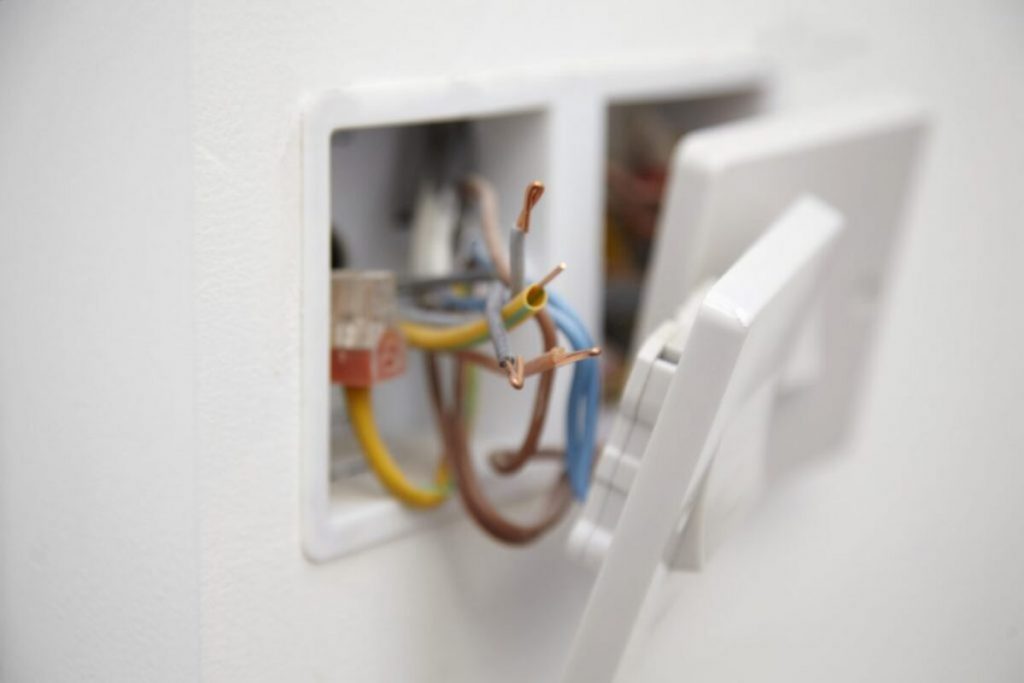

La mise à la terre : rappel

La mise à la terre d’un logement relie les prises et les interrupteurs du logement à un élément conducteur planté directement dans le sol. En cas de fuite de courant ou de défaut d’isolation d’un appareil, le courant potentiellement dangereux est dirigé vers le sol. Ainsi, le risque d’électrisation s’annule. Associé à un disjoncteur différentiel calibré pour les circuits du logement, le courant va se voir immédiatement coupé.

Pour rappel, la mise à la terre devient un dispositif de sécurité obligatoire pour toute installation électrique :

• depuis 1969 pour les pièces d’eau (salle de bain notamment)
• depuis 1991 pour toutes les pièces d’un logement (pièces d’eau et pièces sèches)

Notez, que les salles de bain requièrent un dispositif spécifique. La mise à la terre concerne uniquement les conduits et éléments métalliques de votre salle d’eau (baignoire en métal, canalisations et huisseries métalliques…). Il est dans ce cas impératif d’installer une liaison équipotentielle adaptée.

Vous habitez un logement récent, construit post 1991 ? L’installation électrique de votre maison ou appartement est a priori mise à la terre et respecte la norme électrique NF C 15-100. La construction de votre logement est antérieure à cette date et aucune rénovation ne semble avoir été engagée depuis ? Assurez-vous que la mise la terre soit bien présente et correctement réalisée, ou engagez des travaux.

Les travaux d’électricité en toute sécurité, IZI !

Je lance mes travaux

Le piquet de terre : quel est son rôle ?

A la moindre anomalie qui menace le réseau, le défaut de courant est détourné vers la terre. La prise de terre, les fils de terre et les borniers de terre transmettent le courant jusqu’à un piquet de terre, littéralement planté dans la terre. Ce piquet métallique conducteur est la solution plébiscitée par les électriciens pour rénover un logement sans raccordement à la terre.

L’installation d’un piquet de terre : où le planter ?

La mise à la terre peut se faire de différentes façons :

• La méthode par conduite en fond de fouille est privilégiée dès la construction des fondations du logement (neuf)
• La méthode par piquet de terre, plus simple à mettre en œuvre, est préconisée pour un logement en rénovation

Pourtant parfois, l’installation d’un piquet de terre s’avère impossible (nature du terrain, raisons administratives, etc.). Un disjoncteur différentiel de haute sensibilité de 30mA sera alors nécessaire, installé sur le tableau de répartition principal.

Un piquet de terre est correctement installé s’il remplit sa fonction de réceptacle des fuites de courant. Les prises de courant 2 P + T doivent présenter une valeur inférieure à 100 Ohms. Et plus la valeur reste faible, plus la protection gagne en efficacité. Cette résistance dépendra de la composition du sol où le piquet de terre a été planté, et de son taux d’humidité (qui peut néanmoins varier selon les saisons). Pour réduire la résistance du dispositif, certains professionnels n’hésitent pas d’ailleurs à poser plusieurs piquets de terre, au lieu d’un seul.

Quelle profondeur du piquet de terre ?

Un piquet de terre mesure au minimum 2 mètres. Il peut se composer d’un tube d’acier galvanisé (minimum 25 mm de diamètre), d’un tube profilé (minimum 60 mm de côté) ou encore d’une barre de cuivre ou d’acier (minimum 15 mm de diamètre).

Ensuite, un conducteur de terre relie le piquet de terre à la borne de terre principale. A cela s’ajoutent des conducteurs de protection reliés à chaque appareil et si besoin des liaisons équipotentielles.

Cette intervention exige une très bonne connaissance de la réglementation en vigueur et des différentes techniques pour créer une prise de terre efficace. Faites appel aux électriciens experts du réseau IZI by EDF pour mettre votre installation électrique aux normes de sécurité et de confort actuelles !
