IPX4, IPX8, IP68 : Quel indice de protection choisir ?
8 questions pour comprendre l’indice de protection IP
Règlementation & normes électriques

8 questions pour comprendre l’indice de protection IP

Marine

Temps de lecture 4 min

La norme IP, pour Ingress Protection, est un indice associé à deux chiffres. Mais à quoi peut bien servir cet indice ? La norme IP traduit le niveau de protection d’un équipement contre des intrusions solides ou liquides. Dans cet article, IZI by EDF revient sur les indications relatives à la norme IP en 8 questions. C’est parti !

A quoi sert la norme IP ?

Cette norme permet aux utilisateurs de connaître le degré d’étanchéité du matériel électrique. L’indice a un rôle informatif pour la sécurité des consommateurs.

Quand et par qui a été créé l’indice IP ?

Défini selon les préconisations de la Commission électrotechnique internationale (CEI), le degré de protection IP est un indice important pour de nombreux types de matériels ou d’équipements électriques. L’indice a été défini pour la première fois en 1989.

L'étanchéité d'un équipement électrique est mesurée par la norme IP

Sur quels équipements retrouve-t-on l’indice IP ?

L’indice de protection IP est inscrit sur des équipements électriques du quotidien comme des prises de courant, des lampes, des smartphones ou encore des appareils photos. En somme, la mention de l’indice témoigne d’une démarche de transparence quant à la sécurité du produit, du fabricant au consommateur.

Exemple de l’indice IPX4

L’indice IPX4 indique que le produit est adapté à toutes les conditions climatiques, résiste aux projections d‘eau et non à l‘immersion. Cela peut être le cas de certains modèles de montres, de la plupart des smartphones ou de lampes installées à proximité d’une douche ou d’une baignoire.

Exemple de l’indice IP68

Les équipements marqués IP68 sont complètement étanches à la poussière et protégés contre l’immersion. On pense notamment à certains smartphones hermétiques à l’eau pendant une certaine durée (1 heure) ou aux spots lumineux de piscine, immergés sous l’eau.

Quelle différence entre IP65 et IP67 ?

Un objet portant l’indice IP67 apparaît plus résistant à l’eau qu’un objet portant l’indice IP65. L’indice le plus élevé (IP67) indique qu’il protège le produit contre l’immersion totale dans l’eau (1 mètre de profondeur, pendant 30 minutes). L’indice le moins élevé (IP65) ne protège lui que des jets d’eau (et non de l’immersion).

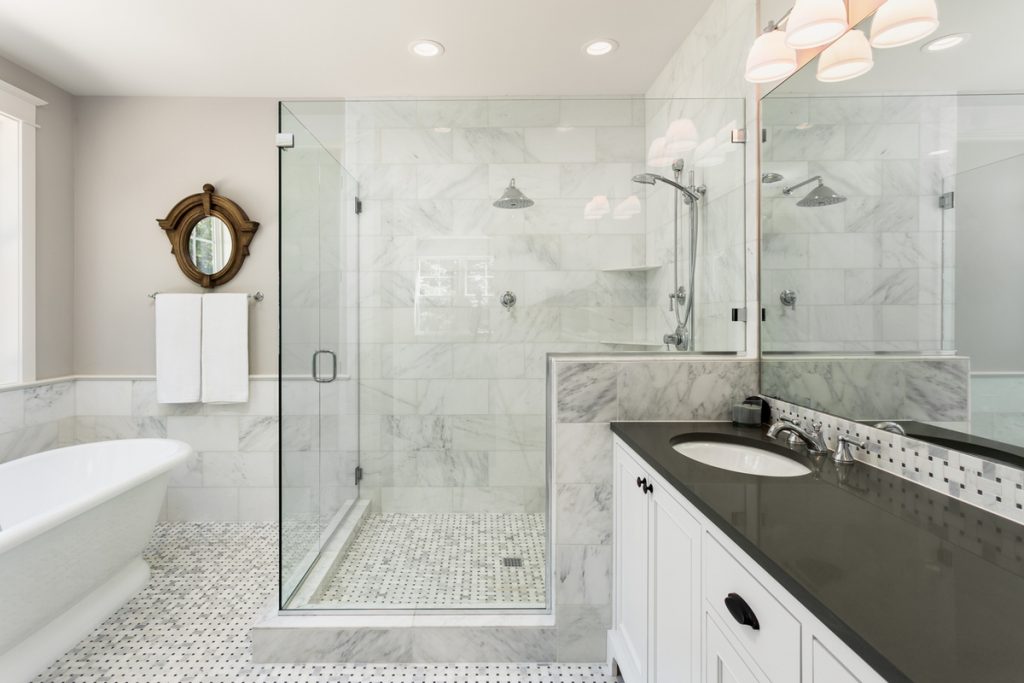

eclairage salle de douche blanche

A quoi correspond le premier chiffre de la norme IP ?

Le chiffre indiqué juste après la mention IP indique le degré de protection du matériel contre la pénétration de particules solides :

  • 0 : aucune protection contre la pénétration de particules solides
  • 1 : le produit est protégé contre les corps solides de plus de 50 mm
  • 2 : le produit est protégé contre les corps solides de plus de 12,5 mm
  • 3 : le produit est protégé contre les corps solides de plus de 2,5 mm
  • 4 : le produit est protégé contre les corps solides de plus de 1 mm
  • 5 : le produit est protégé contre les poussières et autres résidus
  • 6 : le produit est totalement protégé contre la pénétration de corps solides

Attention, si la lettre « X » remplace le premier chiffre, cela signifie que le produit n’a pas fait l’objet de test sur la pénétration de particules solides.

cta offre

Les travaux d’électricité en toute sécurité, IZI !

Je lance mes travaux

Que signifie le second chiffre de la norme IP ?

Le second chiffre est relatif à l’étanchéité du produit par rapport à l’intrusion d’eau :

  • 0 : aucune protection contre la pénétration d’eau
  • 1 : le produit est protégé contre les chutes verticales de gouttes d’eau
  • 2 : le produit est protégé contre les chutes de gouttes d’eau jusqu’à un angle de 15° par rapport à la verticale
  • 3 : le produit est protégé contre les chutes de gouttes d’eau jusqu’à un angle de 60° par rapport à la verticale
  • 4 : le produit est protégé contre les projections d’eau venant de toutes directions
  • 5 : le produit est protégé contre les jets d’eau venant de toutes direction (jusqu’à un débit de 12,5 L par minute et une buse d’eau de 6,3 mm)
  • 6 : le produit est protégé contre les jets d’eau puissants (jusqu’à un débit de 100 L par minute avec une buse d’eau de 12,5 mm)
  • 7 : le produit est protégé contre l’immersion dans l’eau (jusqu’à un mètre de profondeur et 30 minutes d’immersion)
  • 8 : le produit est protégé contre la submersion au-delà d’un mètre de profondeur pendant au moins une heure.
  • 9 : le produit est protégé contre le nettoyage à l’eau à haute pression. Si un matériel IPX9 est également submersible, il doit avoir une double mention : IPX9 et IPX8.

Attention, le remplacement du second chiffre par la lettre « X » indique que le produit n’a pas été testé sur son étanchéité à l’eau.

Que signifie l’absence de l’indice IP ?

L’absence de cet indice signifie simplement que l’entreprise commercialisant le produit ne l’a pas testé selon la norme IP. Bien qu’elle soit rassurante pour le consommateur, la mention de l’indice IP n’est pas obligatoire pour toutes les familles de produits. Si elle est absente mais que le produit est tout de même défini comme « étanche », il est nécessaire de s’informer plus précisément, par exemple en s’adressant à un vendeur.

Quelle norme IP choisir selon la situation ?

L’indice varie selon l’emplacement de l’équipement électrique en extérieur ou en intérieur :

  • Un équipement électrique disposant de la norme IPX2 peut être suffisant s’il est utilisé à l’intérieur de votre domicile, sauf s’il est destiné à une pièce humide comme la salle de bain, pièce particulièrement encadrée par la norme.
  • En revanche, si le produit est destiné à être utilisé à l’extérieur, les risques de pénétration de corps étrangers ou d’eau sont plus élevés. Vous devez dans ce cas être particulièrement attentif aux deux chiffres de la norme IP.

Quels produits doivent être pourvus d’une classe de protection IP étanche et importante ?

Voici une liste non exhaustive de produits électriques pour lesquels la norme IP doit être élevée :

  • Des rallonges multiprises ou prises de courant pour l’extérieur
  • Des lampes de poche, torches ou veilleuses utilisées pour les activités physiques (footing, spéléo, etc.)
  • Des projecteurs d’extérieur à LED
  • Des enrouleurs de câbles de jardin ou de chantier
cta offre

Les travaux d’électricité en toute sécurité, IZI !

Je lance mes travaux
Marine

Rédactrice Web chez IZI by EDF, ma mission est de vous proposer des contenus de qualité et à jour sur les dispositifs de recharge pour véhicules électriques et les travaux de rénovation électrique.

IZI et vous

Vous ne trouvez pas l'information que vous recherchez ? Posez votre question à nos auteurs afin qu'ils puissent vous apporter la meilleure réponse !

Merci de correspondre avec courtoisie et de ne pas partager de données personnelles pour garantir votre confidentialité.

J'ai une question !

Votre question*

Prénom*

Email*

*Champs requisLes informations recueillies via ce formulaire sont traitées par le service d’IZI by EDF en charge de la gestion de ces demandes. Votre adresse mail ne sera pas diffusée et ne sert qu'à vous notifier d'une réponse de nos équipes à votre question. Pour en savoir plus sur la gestion de vos données et vos droits, cliquez-ici.

2 questions

  • Donc la norme IP comment lire ça sur les appareils ??C’est écrit sur les catalogues où bien c’est écrit sur quoi??

    1. Bonjour,

      Le degré de protection IP est un indice obligatoirement mentionné sur l’étiquette ou la fiche produit de vos équipements électriques, par exemple pour l’achat d’un lave-linge, d’un radiateur, d’un dispositif d’éclairage, d’un chauffe-eau, d’interrupteur, de prises de courant… L’indice IP est important pour l’installation d’un équipement électrique compatible avec une pièce d’eau/humide.

      Pour votre information :
      – l’indice IPX4 : protège contre les projections d’eau de toutes directions
      – l’indice IPX5 : protège contre les jets d’eau de toute direction
      – l’indice IPX7 : protège contre les effets de l’immersion

      Bonne journée de la part d’IZI by EDF !

  • Bonjour,
    Quelle degré minimum de protection IP recommandez-vous pour une applique extérieure destinée à éclairer une terrasse à Paris ?
    Cordialement.

    1. Bonjour,

      Merci d’avoir pris le temps de nous écrire.
      Le degré de protection à utiliser est l’IP68 pour tout éclairage extérieur.

      Bonne journée de la part d’IZI by EDF.
