Les solutions pour étiqueter le tableau électrique

Partager sur

tableau-electrique-solutions-pour-etiqueter

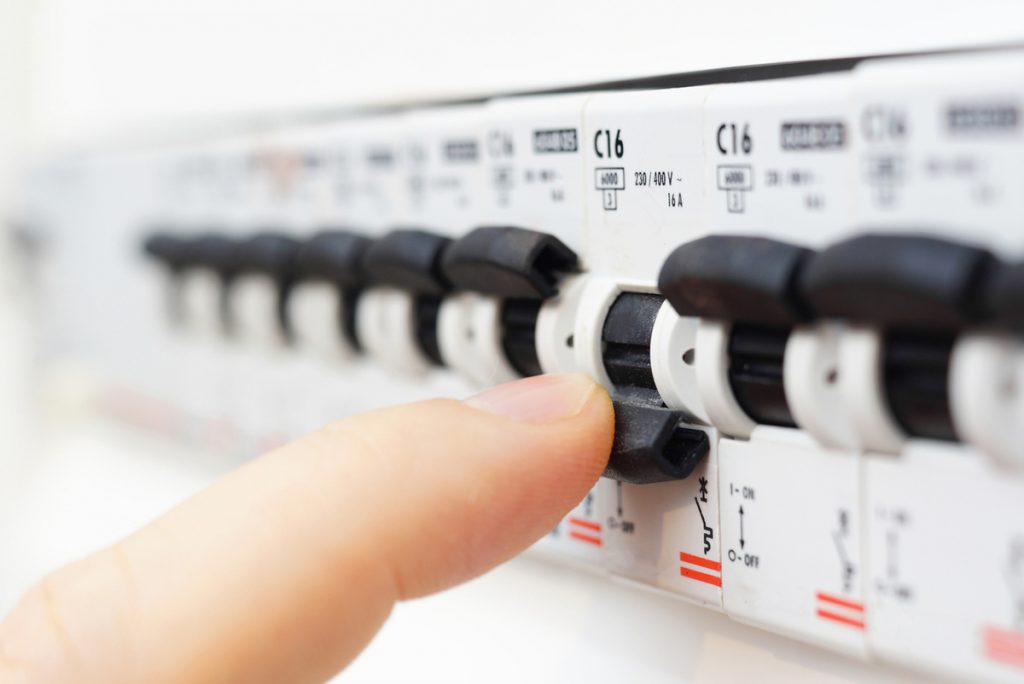

Pour pouvoir se repérer rapidement sur son tableau de répartition, il est important que chaque disjoncteur soit étiqueté correctement et repérable rapidement. Si une simple étiquette peut suffire à retrouver facilement un disjoncteur, des alternatives existent. Il est alors utile de s’interroger sur la solution la plus simple, ou bien la plus visible ou encore la plus complète. Voici quelques pistes de réflexion.

L’étiquetage d’un tableau : une action simple et rapide, mais importante

Si l’étiquetage est une opération simple, elle est absolument indispensable. En effet, propriétaires comme locataires doivent avoir constamment la mainmise sur l’installation électrique du logement. Au-delà du pur caractère pratique de l’étiquetage, qui permet de retrouver un circuit électrique sans chercher, il y a là une question de sécurité : si vous faites face à une urgence sur votre réseau électrique, vous devez pouvoir couper l’électricité en quelques instants.

La norme NF C 15-100 insiste sur ce point. Cette norme de référence pour l’installation de circuits électriques précise que « chacun des circuits doit être repéré par une indication appropriée, correspondant aux besoins de l’usager et du professionnel. Ce repérage doit préciser les locaux desservis et la fonction ».

Comment étiqueter efficacement

Ce sont ces deux éléments (pièce et fonction) que l’on précisera en priorité sur chaque étiquette. On notera également l’ampérage de chaque circuit. Pour rappel, vous pouvez consulter notre article dédié pour savoir quel ampérage associer à chaque type de circuit.

Vous devrez d’abord repérer les différents circuits électriques. Durant le chantier, lorsque votre tableau n’est pas encore terminé, pensez à utiliser un stylo indélébile pour marquer chaque câble : il en existe de différentes couleurs, et cela vous sera utile pour ne pas vous perdre dans votre installation électrique. Vous pouvez également utiliser du scotch d’électricien.

Indiquez la pièce où mène chaque circuit électrique. La place manque souvent sur les étiquettes utilisées en chantier. N’hésitez donc pas à utiliser un sigle, comme SDB pour la salle de bains, CUI pour la cuisine ou ESC pour l’escalier. Accompagnez ce sigle d’un petit pictogramme en forme de prise ou de lampe, et ajoutez l’ampérage à associer.

Ainsi, une fois vos gaines arrivées au tableau électrique, vous disposez de toutes les informations nécessaires à leur raccordement. Réalisez votre étiquetage en dernier, une fois que chaque élément du tableau est en place et que vous avez testé l’ensemble. Vous vous éviterez ainsi des mauvaises surprises.

Multiplier les supports

Une fois l’étiquetage terminé, prenez quelques photos de votre tableau électrique et conservez-les sur un support numérique. Cela permettra, en cas de problème, de retrouver la disposition initiale du tableau.

D’une manière générale, n’hésitez pas à multiplier les supports pour la conservation de votre étiquetage. Songez à imprimer votre répartition en deux exemplaires au lieu d’un : cela pourra vous prémunir contre divers désagréments.

Tableau électrique

Besoin d’aide pour vos travaux ?

{ Tableau électrique}

Besoin d’aide pour vos travaux ?

Faites nous votre demande de devis afin d’élaborer votre projet ensemble.

Demander un devis

Les différents types d’étiquetage

Le texte insiste également sur le caractère lisible et durable de l’étiquetage choisi. Voyons donc comment faire.

Un papier et un crayon

Bien souvent, il n’y aura même pas besoin de matériel. La plupart des constructeurs fournissent avec leur tableau électrique des post-it ou des étiquettes. Leur largeur correspond à celle d’un disjoncteur (17,5 mm), elles peuvent être totalement vierges ou comprendre des chiffres ou des pictogrammes (une prise électrique, une lampe, etc.).

Ces étiquettes sont effectivement lisibles et durables, comme le réclame la NF C 15-100, mais elles peuvent présenter des défauts. Dans le cas de pictogrammes, par exemple, vous connaîtrez la fonction du disjoncteur, mais pas la pièce correspondante. Par ailleurs, on conservera les étiquettes fournies par le constructeur pour l’étiquetage final : elles ne conviennent pas pour un étiquetage en cours de chantier, puisque celui-ci est susceptible de changer.

Vous pouvez aussi avoir recours à une étiqueteuse, un appareil disponible à quelques dizaines d’euros et qui pourra ensuite vous servir dans d’autres domaines.

Des pastilles de couleur

Les pastilles de couleur et les différents pictogrammes peuvent être durables. Mais en l’absence de textes, il est difficile de les décrypter et de les mémoriser. Leur principal avantage est qu’ils peuvent réunir un ensemble de circuits sous la même couleur : une pastille rouge pour les circuits de prises électriques, une bleue pour les circuits d’éclairage, etc. Ainsi, en cas de problème sur un circuit, vous pouvez repérer d’un coup les circuits à couper.

Le recours aux logiciels

Quoique rares, il existe également des logiciels spécifiques permettant de générer des étiquettes. Si un simple logiciel de traitement de texte peut convenir, un logiciel expressément conçu pour cela permettra de créer des étiquettes uniformes et bien pensées.

Cela dit, ces logiciels sont plutôt prévus pour des électriciens professionnels, ou pour des personnes devant réaliser des tableaux électriques d’envergure. D’ailleurs, si vous vous sentez perdu face à votre installation ou à votre remplacement de tableau électrique, les artisans d’IZI by EDF peuvent vous aider et vous fournir un devis précis.
