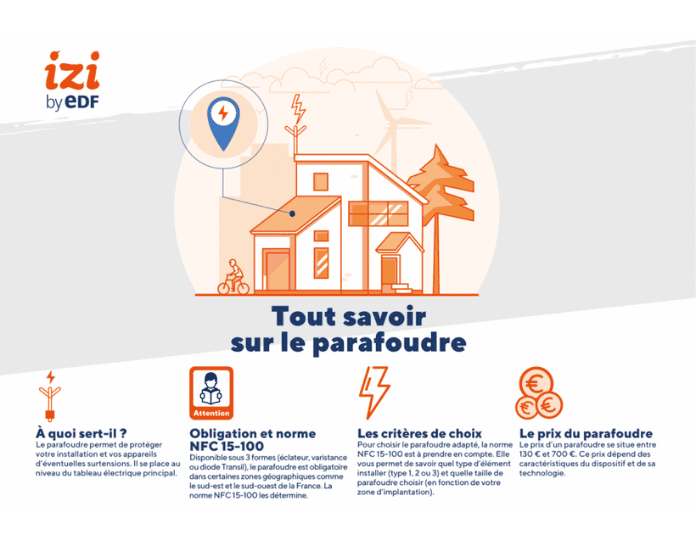

Tout savoir sur le parafoudre

Partager sur

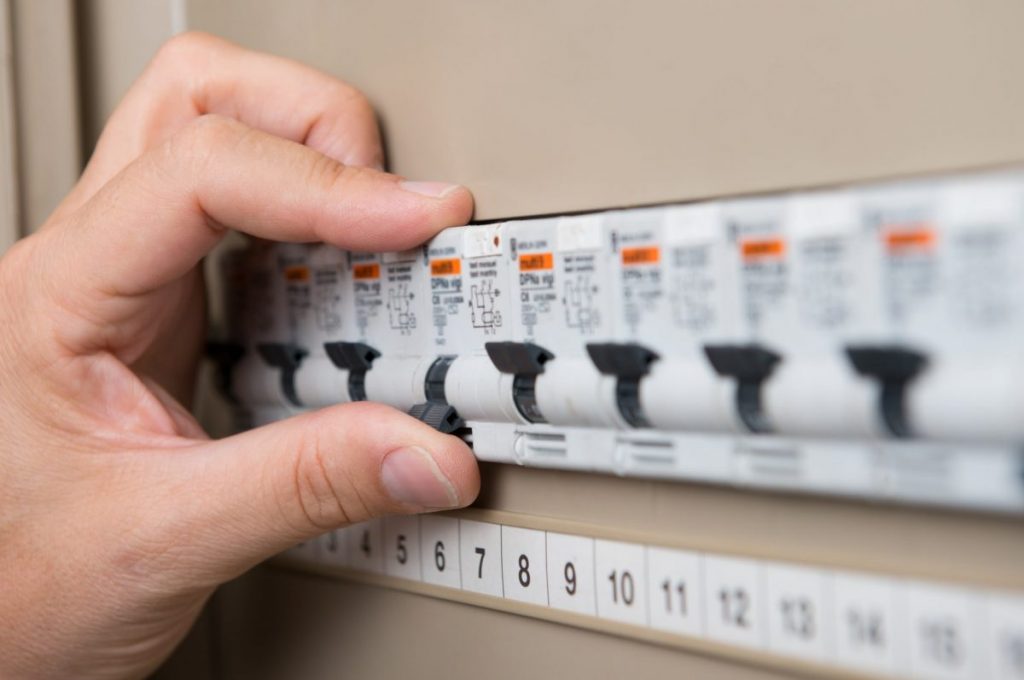

tableau électrique

Vous vous souvenez du dernier violent orage près de chez vous ? En l’absence de protections, les équipements électriques peuvent être endommagés durant les épisodes orageux. Ne prenez pas de risques en installant un parafoudre. Découvrez l’utilité d’un parafoudre, ses gammes de prix et enfin, comment le choisir et l’installer.

Qu’est-ce qu’un parafoudre ?

Un parafoudre est un équipement qui permet de protéger vos équipements électriques contre les surtensions. Lorsque la foudre tombe à proximité de chez vous, elle peut générer une surtension que vos équipements ne supporteraient pas. Cette surtension transitoire peut provoquer la réduction de la durée de vie de vos équipements voire leur endommagement définitif. Le parafoudre permet de détecter une anomalie électrique et de dévier l’onde électrique au sol afin qu’elle n’atteigne pas vos équipements.

Bien que le principe soit similaire, le parafoudre est différent du paratonnerre. Ce dernier est un équipement mécanique qui vise à capter le flux électrique de la foudre lorsqu’elle s’abat à proximité. Le paratonnerre se charge alors de conduire l’électricité au sol.

Mais les surtensions ne sont pas réservées à la foudre uniquement et peuvent également provenir d’un problème sur le réseau. C’est pourquoi, on trouvera dans la littérature le nom de « parasurtenseur », plus générique que celui de « parafoudre ».

Le parafoudre s’installe sur le tableau électrique principal. Pour fonctionner, il a besoin que votre tableau soit préalablement équipé d’un disjoncteur différentiel et d’un disjoncteur divisionnaire.

Les différentes technologies de parafoudre

Il existe trois technologies différentes de parafoudre. Les éclateurs (à air, encapsulés ou à gaz) sont composés de deux électrodes placées dans un milieu particulier qui permettent de détecter une anomalie. À partir d’une certaine tension entre les bornes, un arc électrique se crée ce qui permet le passage du courant et sa déviation à la terre.

Les varistances permettent d’écrêter la tension en cas de surtension. Lorsqu’une surtension est détectée, son impédance diminue ce qui permet d’évacuer la « surcharge ». Efficaces, les varistances ont tendances à vieillir prématurément. En effet, le passage de la surtension occasionne l’augmentation de la température du composant ce qui réduit sa durée de vie.

Enfin, les diodes Transil (ou Zener) fonctionnent sur le même principe que les varistances. Leur comportement étant encore moins linéaire, elles sont plus réactives. De plus, les diodes Transil ont l’avantage d’avoir une durée de vie illimitée.

L’installation d’un parafoudre est-elle obligatoire ?

L’obligation légale d’installer un parafoudre dépend de la région dans laquelle vous habitez. La norme NF C15-100 définit un zonage qui se base principalement sur le niveau kéraunique (Nk). Si votre logement est situé dans une zone ayant un niveau Nk égal ou supérieure à 25, il y a de grandes chances pour que vous soyez obligé d’installer un parafoudre. Concrètement, cela concerne les zones où l’on entend au moins 25 fois le tonnerre par an.

En France, cela concerne les régions du sud-est et du sud-ouest, sujettes à de forts épisodes orageux à cause des variations de température importantes. En plus du niveau kéraunique d’une région, la norme oblige certains logements à s’équiper d’un parafoudre. Par exemple, si votre logement est situé à proximité d’un paratonnerre, d’une antenne relais ou d’un clocher d’église, le parafoudre est obligatoire. Si vous entreprenez des travaux de mise aux normes de votre installation électrique, l’artisan qualifié du réseau IZI by EDF vous indiquera si l’installation d’un parafoudre est obligatoire ou non dans votre cas.

Au-delà de l’aspect légal, il est important que vous vous posiez la question d’installer un parafoudre. En effet, il en va de la sécurité de vos équipements électriques. Certes, l’installation d’un (ou de plusieurs) parafoudre(s) représente un certain coût; toutefois, cette dépense est très vite rentabilisée lorsque vous pensez à ce que vous coûterait le remplacement d’un de vos équipements électriques suite à une surtension.

installation de parafoudre électrique

Comment choisir un parafroudre ?

Il existe trois types de parafoudre, classés selon leur pouvoir dissipatif :

• Le type 1 est un parafoudre pour tableau électrique qui permet d’évacuer un courant très important à la terre ;
• Le type 2 est également un parafoudre pour tableau électrique qui est utile en cas de coups de foudres indirects ;
• Le type 3 est installé au niveau des prises électriques des équipements. Leur capacité d’écoulement de courant est très réduite.

La norme NF C15-100 vous guide sur le type de parafoudre à installer. Par exemple, si votre bâtiment comporte un paratonnerre, vous devrez installer un parafoudre de type 1 et un autre de type 2. Si vous n’avez pas de paratonnerre, un parafoudre de type 2 est suffisant. Installé dans le tableau électrique de tête, vous pouvez également associer des parafoudres de type 2 pour vos équipements. Ceci est particulièrement conseillé si la distance qui sépare le parafoudre type 2 de vos équipements est supérieure à 10 mètres.

Enfin, le dimensionnement de vos parafoudres dépend de la zone que vous habitez. Les parafoudres de type 2 proposent différentes capacités d’écoulement : 20, 40, 65 kA. Plus la capacité est importante, plus vos équipements sont protégés mais plus le prix du parafoudre augmente.

Quel est le prix d’un parafoudre ?

Le prix d’un parafoudre à installer dans un tableau électrique se situe entre 130 € et 700 €. Ce prix dépend des caractéristiques du dispositif et de sa technologie. Le prix concerne uniquement l’approvisionnement du parafoudre ; la pose est exclue du tarif.

Le prix d’un parafoudre qui protège votre ligne téléphonique est d’environ 50 €. Enfin, les prises parafoudres sont moins chères. Le prix varie, et est différent si vous optez pour une multiprise parafoudre.

Passer par un professionnel qualifié pour l’installation d’un parafoudre

L’installation d’un dispositif parafoudre vous permet de protéger vos équipements électriques, souvent coûteux. De plus, suivant les cas, c’est même une obligation légale.

Les travaux électriques représentent toujours un danger certain. Alors ne prenez pas de risque et confiez l’installation d’un parafoudre à un professionnel du domaine. Contactez, sans plus attendre, nos conseillers spécialisés ou obtenez votre estimation en ligne, gratuitement, afin que ces derniers mettent à votre disposition un artisan professionnel du réseau IZI by EDF. Ils ont soigneusement été sélectionnés pour leur savoir-faire et leur professionnalisme. Les professionnels de notre réseau connaissent les règles pour le câblage de votre parafoudre ainsi que les normes en vigueur. En faisant intervenir un artisan du réseau IZI By EDF, vous êtes sûr que l’installation d’un parafoudre sur votre tableau électrique sera bien réalisée.

électricien réparation tableau

Publié le 16 juin 2020
