Produit

1 461,18€ TTC

Installation

à partir de 860€ TTC

Prix total (TVA 5.5%)

à partir de 2 321,18€ TTC

Prix comprenant la borne, les protections électriques (1) et l'installation par un professionnel

J'installe ma borne

Les points forts

  • Gestion dynamique de puissance

  • Pilotable sur application dédiée

  • Temps de charge réduit (triphasé)

  • Authentification sécurisée par badge RFID

  • Borne compacte et légère

ABB Terra AC 7,4-22 kW

à partir de 2 321,18 €

Exemple de temps de charge

Valeurs indicatives avec 0% de batterie jusqu’a une charge de 80%

VW ID3

VW ID3

7,4kW

Puissance de charge

5h

Temps de charge

Renault ZOE

Renault ZOE

7,4kW

Puissance de charge

6h54

Temps de charge

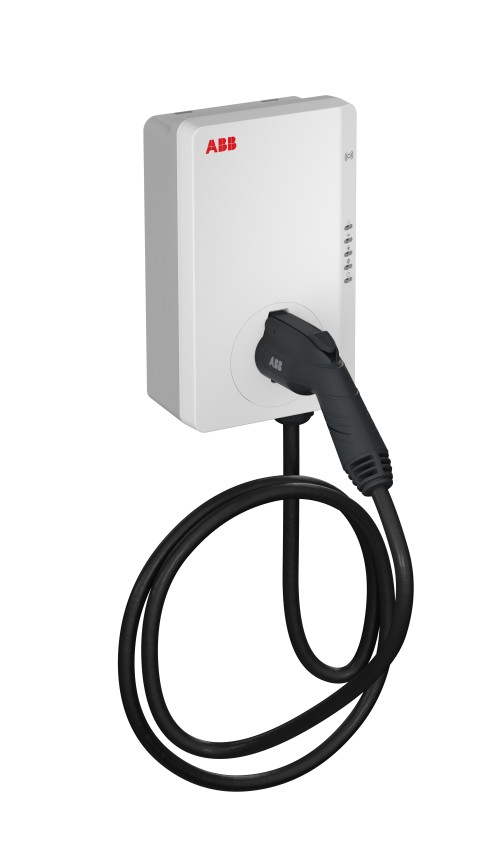

Découvrir en détails la borne ABB Terra AC 7,4-22 kW

Pourquoi choisir la borne ABB Terra AC 7,4-22 kW ?

✅ La borne de recharge ABB Terra AC est une borne connectée (par Bluetooth). Elle se pilote depuis l’application mobile Charger Sync ou le portail web ABB.

✅ Grâce à module de délestage, la borne module sa puissance - à la baisse - sans jamais compromettre vos usages à la maison.

✅ Sa puissance est évolutive (7 à 22 kW). Autrement dit, elle convient aussi bien aux installations électriques monophasées que triphasées.

✅ La borne de recharge est sécurisée, authentifiée par badge RFID ou l’application smartphone.

✅ Son design est compact (32 x 19,5 cm) et son poids léger (3 kg seulement). Ce modèle de borne prend peu de place.

✅ La Terra AC 7,4-22 kW est livrée avec son support de câble (intégré).

ABB Terra AC 7,4 kW ou 22 kW : quelle puissance choisir ?

On l'a dit, la borne 7,4-22 kW est évolutive en monophasé et triphasé. Vous n'aurez donc pas à choisir votre puissance.

Concrètement, lors de l'installation de votre borne ABB, le technicien paramètre lui-même la borne pour ne jamais dépasser la puissance souscrite de votre compteur électrique. Si vous êtes à la maison en triphasé, la borne est bridée à 22 kW maximum.

Vos équipements électriques fonctionnent tous en même temps ? Rassurez-vous, la borne déleste pour réduire sa puissance de fonctionnement (1,2 kW minimum)... Pour augmenter de nouveau sa puissance a posteriori, si puissance disponible.

Où installer sa borne de recharge ABB ?

Si vous avez choisi la borne ABB évolutive pour recharger votre voiture électrique, votre solution de recharge peut être au choix installée en intérieur (garage, box) ou en extérieur (stationnement extérieur au sein de votre propriété). La borne résiste aux intempéries, aux chocs et aux variations de température.

Votre box peut être soit fixée au mur ou sur pied, posée sur un mur attenant ou à distance de votre maison.

Télécharger le guide utilisateur

Fiche technique de la borne ABB Terra AC 7,4-22 kW

Référence6AGC082589
Tension et courant assigné
Type de prise
400V~ AC (triphasé) ou 240V~ AC (si monophasé) / 32A
Socle de prise de Type 2S
Mode de chargeMode 3
Puissance de chargeMonophasée ou Triphasée
7,4 kW (monophasé) / 22 kW (triphasé)
Point de charge1
Gestion de la chargeCompteur ModBus ABB
EtanchéitéEtanche à la poussière et protégée des éclaboussures d’eau
Accès à la charge
RFID (x1), application et portail Charger Sync
Connectivité
Bluetooth
Z.E. Ready
Oui
Fixation
Murale
Type de prise
Socle de prise de Type 2S
Protections électriques fournies avec la borne
Interrupteur différentiel Type A – 1P+N – 40A 30mA
Disjoncteur – 1P+N – 40A – Courbe C – PdC 6kA
Alimentation
Monophasé : 3G10mm2 (Ph + N + T)
Comptage
Non fourni – possibilité d’installer en amont dans le tableau un système de mesure de la consommation de la borne
Degré de protection IP et IK
IP54 – IK10
Plage de température de fonctionnement
-35°C à +50°C
Alimentation
Monophasée ou triphasée
Poids
3kg
Dimensions
195 mm (largeur) x 320 mm (hauteur) x 110 mm (profondeur)
Normes –Certifications
CEI/EN 61851-1, CEI/EN 62311
CEI/UL 62479, CEI/UL 62955
Statut de charge
5 LED multicolores, application et portail Charger Sync
Garantie
2 ans
Lieu de fabrication
Chine
Options supplémentaires

Pied métallique ABB
Câble de recharge ABB T2/T2 7m 3P

Télécharger la documentation

Fiche technique

IZI by EDF installe votre borne ABB Terra AC 7,4-22 kW

IZI by EDF installe votre borne ABB Terra AC 7,4-22 kW
Expliquez-nous votre projet

Expliquez-nous votre projet

Remplissez en ligne notre formulaire de contact pour une demande de devis gratuit. Un conseiller IZI by EDF spécialisé en solutions de recharge vous recontacte pour estimer votre projet.

Laissez-vous guider

Laissez-vous guider

Votre conseiller vous accompagne du choix de votre borne ABB monophasée - triphasée à sa mise en service. Une visite technique (3) peut être programmée, selon l'état de votre installation électrique.

Faites installer votre borne l’esprit léger

Faites installer votre borne l’esprit léger

Faites installer votre borne de recharge ABB 7,4-22 kW à la maison. Un installateur qualifié IRVE (4) se rend chez vous, selon vos disponibilités.

FAQ
FAQ-icon

Les questions que vous vous posez

👉 Le matériel, c'est-à-dire la borne de recharge et les protections électriques de base pour associées à votre borne. Avec IZI by EDF, vous êtes protégé par un tableau électrique divisionnaire, un interrupteur différentiel, un disjoncteur de protection et un câblage de la borne dans la limite de 15 mètres linéaires depuis le point de raccordement principal. Passés 15 mètres, un forfait supplémentaire est ajouté à votre devis.

👉 Une visite technique (si besoin) et une installation par un professionnel qualifié en infrastructures de recharge pour véhicules électriques (IRVE).

👉 Un suivi de A à Z par votre conseiller IZI by EDF dédié. Evaluation de vos besoins de recharge, visite technique, devis, pose de la borne, service après-vente… Vous êtes accompagné tout au long de votre projet.

Non, à part si vous êtes vous-même professionnel de l'électricité qualifié IRVE. Un électricien avec ce type de qualification est même obligatoire pour la pose d’une solution de recharge supérieure à 3,7 kW.

Le recours à un professionnel IRVE est de surcroît la condition sine qua none pour bénéficier d'un taux de TVA réduit à 5,5 % et du crédit d’impôt de 500 € pour la pose d’une borne pilotable.

Avec IZI by EDF, votre installation est garantie et sécurisée. L'intervention est réalisée dans le respect des normes électriques. Pour isoler le circuit électrique de votre borne des autres circuits de votre logement, la borne est associée à un tableau électrique qui lui est réservé. Vous êtes protégé !

Une borne qui déleste est associée à un module spécifique intégré dans votre tableau électrique. Ce module contrôle quantité d'énergie consommée par votre borne au moment de recharger votre véhicule. Il veille à l’équilibre la puissance souscrite de votre installation électrique, sans jamais la dépasser. Résultats, l'installation électrique ne disjoncte pas.

Admettons que votre ballon d'eau chaude électrique, vos convecteurs électriques et votre machine à laver fonctionnent à la même heure, en même temps. Grâce au délestage, la borne réduit temporairement sa puissance d'appel, pour ne pas faire disjoncter votre installation électrique. Priorité à vos usages domestiques.

L'application Charger Sync (ou le portail web ABB si vous ne possédez pas de smartphone) est conçue pour piloter votre borne de recharge ABB Terra AC 7,4-22 kW depuis smartphone ou tablette. L’application est téléchargeable gratuitement sur iOS (App store) ou Android (Play Store) et permet plusieurs fonctionnalités :

Suivi de la charge : pour surveiller l'état de charge de votre véhicule électrique en temps réel, y compris le niveau de charge actuel, le temps restant pour une charge complète, etc.

Planification de charge : pour programmer des sessions de charge, optimiser le moment où votre véhicule est chargé, par exemple en profitant des tarifs d'électricité réduits pendant la nuit.

Notifications : pour rester informé lorsque la charge est terminée, lorsque la borne rencontre un problème, ou pour d'autres événements liés à la recharge.

Historique de charge : pour consulter l'historique des sessions de charge passées, y compris la quantité d'énergie utilisée, la durée de charge, etc.

Gestion à distance : pour démarrer ou arrêter une session de charge à distance, ce qui peut être pratique si vous avez besoin de contrôler la recharge lorsque vous n'êtes pas à proximité de la borne.

RFID signifie en Identification par Radio Fréquence. Le système autorise ou limite l'accès à votre borne. Seul l'utilisateur de la borne détenteur d'un badge RFID est authentifié pour recharger son véhicule. Pour verrouiller ou déverrouiller la borne, la carte doit être maintenue à moins de 5 cm de la borne. Lors de la pose de votre borne, une carte RFID vous est fournie.

L’authentification peut être également réalisée via l’application Charger Sync ou via le portail Web ABB.

Entreprise suédo-suisse de l’ère industrielle, ABB est née de la fusion entre ASEA et BBC en 1988.

ABB est aujourd’hui l’un des leaders mondiaux des produits et solutions électriques. La marque développe depuis peu des solutions de recharge fiables et connectées pour les particuliers et les professionnels. ABB a donc tout naturellement rejoint notre catalogue IZI by EDF !

En savoir plus sur le fabricant ABB

(1) Protections électriques fournies avec la borne (par IZI by EDF) : en monophasé par exemple, un tableautin électrique avec interrupteur différentiel Type A – 1P+N – 40A 30mA et disjoncteur – 1P+N – 40A – Courbe C – PdC 6kA.

(2) La grande majorité des particuliers vivant en maison individuelle ou en habitation collective sont équipés d'une installation électrique monophasée, jusqu'à 12 kVA de puissance souscrite. A partir de 15 kVA de puissance souscrite, votre installation électrique est de type monophasée, compatible avec une borne de recharge triphasée. La puissance de votre borne ne doit théoriquement pas dépasser votre puissance souscrite. Pour une borne 22 kW, prévoir un abonnement supérieur à 22 kVA.

(3) Une visite technique est programmée lorsque l’état de votre installation électrique le nécessite (tableau ancien, vétuste, non sécurisé) sur recommandation de votre conseiller IZI by EDF.

(4) IRVE signifie Infrastructures de Recharge pour Véhicules Electriques.
