Contacteur jour nuit heures pleines / heures creuses : tout savoir

Marine Marine

Temps de lecture 4 min

Vous souhaitez faire des économies d’énergie ? Bien souvent, cela passe par l’achat d’équipements aux performances énergétiques plus sobres : installation de LED, de radiateurs électriques dernière génération, pompe à chaleur… Il est toutefois possible de réaliser des économies directement au niveau du tableau électrique, sans grand investissement. De quelle manière ? Zoom sur le contacteur jour nuit, petit module de la taille d’un disjoncteur, son rôle et son fonctionnement avec IZI by EDF !

À quoi sert un contacteur jour nuit ?

Le contacteur jour nuit est également appelé contacteur heures pleines HP / heures creuses HC. Ce vocable a l’avantage d’introduire la nuance entre heures creuses et pleines.

L’appellation renvoie plus précisément à la différence de tarif suivant la tranche horaire durant laquelle vous utilisez vos appareils électriques à la maison. Votre fournisseur d’électricité – quel qu’il soit – applique en l’occurrence deux tarifs de l’électricité (la nuit et le jour), selon les plages horaires définies par Enedis pour la plupart des régions de l’hexagone.

maison vue exterieure au crepuscule

Les plages horaires

Afin de ne pas surcharger le réseau, le tarif est plus élevé en journée que la nuit. En général, il est donc plus avantageux de faire tourner ses équipements électriques la nuit, plutôt qu’en journée. Selon votre localisation, plusieurs plages d’heures creuses vous sont proposées. Pour trouver celle qui vous correspond, consultez votre contrat d’électricité.

Si vous habitez par exemple Lyon (69), les heures creuses sont comprises entre :

  • 23h00-7h00 (plage 1) ;
  • 22h30-6h30 (plage 2) ;
  • 22h00-6h00 (plage 3).

Bon à savoir : vous devez au préalable avoir souscrit un contrat « Heures Creuses » auprès de votre fournisseur d’électricité. À défaut, le contacteur ne fonctionnera pas.

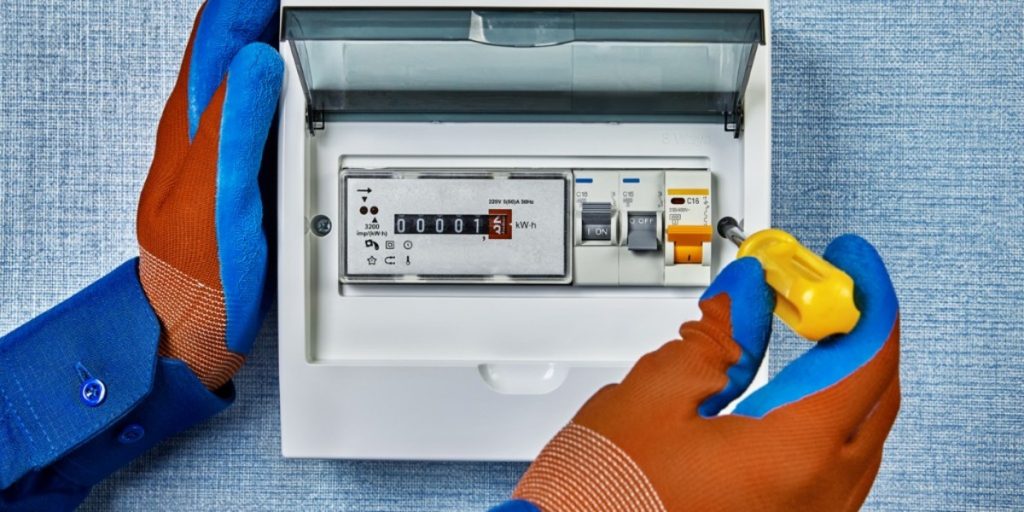

Contacteur jour nuit sur le tableau électrique : quel lien avec le chauffe-eau ?

Un contacteur jour nuit est un équipement qui se branche dans votre tableau électrique en fin de rangée. Il vous permet de commander directement votre chauffe-eau électrique avec ballon de stockage. Il peut être également associé au disjoncteur d’une machine à laver.

Le contacteur jour nuit active la chauffe de l’eau durant les heures creuses. Concrètement, cela signifie que pendant que vous dormez, votre chauffe-eau va fonctionner. L’électricité consommée vous sera facturée à bas coût (correspondant au tarif Heures Creuses). Au réveil, vous pourrez bénéficier de l’eau chaude.

Les travaux d'électricité réussis, c'est IZI !

Obtenir un devis

Comment fonctionne un contacteur jour nuit ?

Un contacteur jour nuit coordonne plusieurs éléments :

  • Le récepteur : il peut-être un chauffe-eau électrique ou un cumulus qui va recevoir l’électricité nécessaire à son fonctionnement. Le contacteur jour nuit n’a bien-sûr aucun effet sur un chauffe-eau fonctionnant au gaz ou chauffe-eau instantané (sans ballon pour collecter l’eau). Il n’y a aucun intérêt à installer un contacteur jour nuit
  • Le contacteur : c’est la partie qui assure le passage (ou pas) du courant vers le récepteur. Lorsque le contacteur est fermé, le courant provenant de la partie puissance de votre installation (du réseau par extension) permet d’alimenter votre chauffe-eau
  • La commande : elle correspond au cerveau du contacteur. C’est elle qui pilote l’action du contacteur en lui indiquant le moment auquel il doit se fermer et s’ouvrir.

Le contacteur jour nuit se place en fin de rangée et n’est pas connecté au peigne électrique. Cela signifie que le contacteur peut être d’une marque différente du reste du matériel de votre tableau électrique. Pour plus de sécurité, IZI by EDF vous recommande toutefois de choisir un contacteur de la même marque. Sans connaissance en électricité, rapprochez-vous d’un électricien professionnel.

De nombreux produits sont disponibles sur le marché, à différents prix. Les plus grands acteurs du domaine sont : Legrand, Gewiss, Eaton, EAG, Schneider, Hager. Vous possédez une installation triphasée ? Besoin d’un contacteur suffisamment puissant ? Les marques Hager et Legrand notamment fournissent des contacteurs triphasés d’une grande qualité.

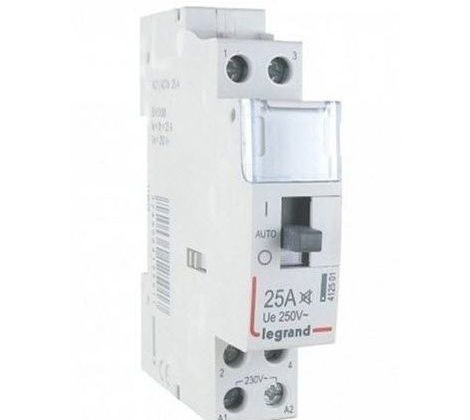

contacteur jour-nuit

Quels sont les modes de fonctionnement d’un contacteur jour nuit ?

La partie commande du contacteur jour nuit possède trois modes de fonctionnement. Ces modes se programment en général directement sur le contacteur à l’aide d’un sélecteur ou d’un bouton à tourner.

Position 0 ou OFF

Cette position désactive votre chauffe-eau. Elle indique à la commande de maintenir le contacteur ouvert. Ce mode est particulièrement utile lorsque vous vous absentez de chez vous et que vous ne souhaitez pas que votre chauffe-eau fonctionne pour rien. Même en heures creuses, chauffer de l’eau représente toujours un coût !

Position Automatique ou AUTO

C’est le mode de fonctionnement qui représente tout l’intérêt d’investir dans un contacteur jour nuit. Le mode automatique permet à votre contacteur de faire fonctionner votre chauffe-eau uniquement durant les heures creuses afin de réaliser des économies. Ce mode est rendu possible grâce à l’intégration d’une commande EDF ou d’une horloge qui permet d’indiquer les plages horaires au système de commande.

Position 1 ou ON

La position 1 correspond à la marche forcée du votre chauffe-eau. Imaginez par exemple que vous recevez des amis à la maison pendant plusieurs jours. Votre consommation d’eau chaude sera plus élevée qu’à l’accoutumée. Suivant la taille de votre ballon, il se peut que le (ou les) dernier(s) n’aient plus d’eau chaude. En utilisant ce mode de fonctionnement, vous forcez la marche de votre chauffe-eau, même en Heures Pleines.

Vous avez oublié de repasser en mode AUTO ? Pas de panique, sur la grande majorité des modèles, le contacteur reviendra automatiquement en position AUTO lors du passage en Heures Creuses.

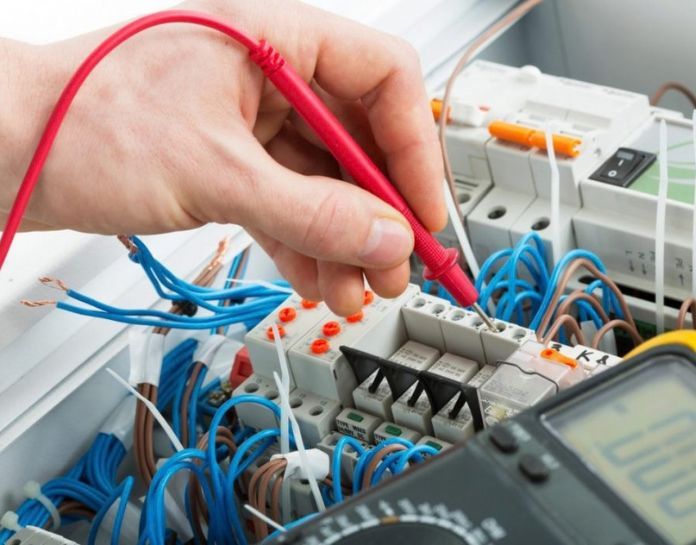

reparation tableau électrique

Pourquoi passer par un professionnel pour l’installation d’un contacteur jour nuit ?

Le contacteur jour nuit est un petit équipement qui permet d’économiser gros ! Pour autant, ne vous trompez-pas ! L’installation d’un contacteur jour nuit fait partie des travaux électriques qui présentent des risques. De plus, le mauvais mauvais branchement d’un contacteur jour nuit entraîne des conséquences. Par exemple, il peut être responsable de vibrations importantes inconfortables. Mal branché, un contacteur est incapable de revenir automatiquement en mode AUTO et votre facture d’électricité devient vite salée !

Les travaux d'électricité réussis, c'est IZI !

Obtenir un devis
Marine
Marine

Rédactrice Web chez IZI by EDF, ma mission est de vous proposer des contenus de qualité et à jour sur les dispositifs de recharge pour véhicules électriques et les travaux de rénovation électrique.

IZI et vous

Vous ne trouvez pas l'information que vous recherchez ? Posez votre question à nos auteurs afin qu'ils puissent vous apporter la meilleure réponse !

J'ai une question !

14 questions

  • Bonjour
    Suite a l installation de notre borne nous souhaiterions savoir si possible d ajouter sur l arrivée de la borne un contacteur jour nuit pour régler le lancement de la borne sur les heures creuses ?
    Si oui pouvons nous avoir un devis pour ajout de ce contacteur

    1. Bonjour,

      Nous ne réalisons malheureusement pas ce type de prestation (ajout de contacteur seul sur le tableau) chez IZI by EDF. Nous proposons en revanche l’installation de borne de recharge raccordée à votre compteur électrique (Linky) et donc capable de détecter les heures pleines/creuses.

      Très bonne journée,

      Marine

  • Bonjour
    J’ai souscrit un contrat Tempo au prés d’EDF .Je dois effectuer des travaux de mise aux normes de mon tableau électrique .L’artisan électricien qui effectue ces travaux me dit que je n’ai plus besoin de contacteur HP/HC .J’ai un gros doute sur ce point .Mon chauffe eau ne vat i l pas fonctionner en continue .
    Merci pour votre aide .
    Bertrand

    1. Bonjour,

      L’offre Tempo EDF vous aide à faire des économies sur la base des heures creuses, avec un tarif préférentiel de l’électricité. Le contrat ne peut pas programmer seul vos appareils électriques la nuit en heures creuses. Nous vous recommandons par conséquent de conserver un contacteur notamment pour votre chauffe-eau afin de programmer sa mise en route en heures creuses. Le contacteur est justement la condition pour lancer automatiquement la mise en route du cumulus la nuit.

      Bonne journée

  • Bonjour,

    Je suis locataire et mon contacteur jour nuit ne fonctionne plus. Mon propriétaire m’a indiqué ne pas prendre ne charge le remplacement, je dois donc procéder à son remplacement.

    je voudrais savoir si vous pouvez intervenir pour ce type de remplacement et si il est possible de recevoir un devis.

    En vous remerciant.

    Cordialement

    1. Bonjour,

      Chez IZI by EDF, nous n’intervenons malheureusement sur ce type de service, mais sur des travaux d’électricité plus conséquents, du type remplacement de tableau électrique, mise aux normes, mise à la terre du logement. Je vous invite à vous rapprocher d’un électricien.

      Bonne journée de la part d’IZI by EDF !

  • Je trouve qu’un schéma simple er clair est indispensable pour ce genre d’information.

    1. Bonjour,

      Merci pour votre remarque. Nous sommes en train d’actualiser tous nos contenus pour les rendre plus pratiques (notamment à l’aide de schéma) pour les internautes.

      Bonne journée !

  • Existe t’il un appareil similaire au contacteur jour/nuit pour lequel les heures creuses irait du lever du soleil à son coucher ?

    1. Bonjour,

      Vous pouvez éventuellement installer une horloge modulaire associée à un ballon d’eau chaude par exemple. L’horloge peut se programmer sur les créneaux de votre choix. Il s’agit d’un module à fixer au tableau électrique, protégé par un disjoncteur adapté.

      Bonne journée de la part d’IZI by EDF !

  • Bonjour,
    Ma mère vient de passer à un contrat heures creuses, heures pleines. Elle a un compteur linky. EDF m’avait dit que l’installation d’un contacteur jour nuit n’est pas nécessaire, mais son ballon d’eau chaude est ancien.
    Faut -il quand même installer un contacteur jour nuit sur son tableau électrique ?
    Merci
    Bien cordialement

    1. Bonjour,

      Sans contacteur jour nuit, le chauffe eau fonctionnerait en permanence sans tenir compte des heures creuses et des heures pleines. Le contacteur est justement indispensable pour activer le chauffe-eau pendant les heures creuses. Le contacteur a 3 positions :
      – « auto » : le ballon se déclenche uniquement pendant les heures creuses de votre contrat d’électricité
      – « on » ou « I » : le chauffe-eau produit de l’eau chaude en continu
      – « off » ou « O » : l’appareil est éteint

      Bonne journée de la part d’IZI by EDF !

  • Bonjour mon locataire a pris en l état cet appartement sans contacteur heures creuses donc a qui incombe ces travaux..? Merci cordialement

    1. Bonjour,

      Nous ne pouvons pas apporter de réponse très tranchée à ce problème.
      Toutefois, les locataires se doivent d’entretenir le matériel électrique qui leur est mis à disposition dans leur logement (fusibles, ampoules, interrupteurs, prises…). Dans votre cas, l’appartement est loué sans contacteur jour-nuit, qui est un module optionnel et non obligatoire. Le propriétaire n’est donc pas obligé d’en installer un. L’installation d’un contacteur permettrait néanmoins au locataire de réaliser des économies d’électricité, notamment sur la chauffe du cumulus. S’il a souscrit à un contrat Heures pleines / Heures creuses, il ne pourra pas en profiter…
      Nous vous invitons à consulter notre article qui traite le sujet

      Bonne journée de la part d’IZI by EDF !

  • Bonjour, J’ai un abonnement HC et Week-end dans une maison secondaire.
    Si j’arrive et que j’enclenche le disjoncteur général après le passage en heure Week-end (le vendredi soir tard par exemple), le contacteur jour/nuit de mon chauffe-eau se déclenchera-t-il automatiquement (s’il est sur auto), ou devrai-je mettre en mode forcé jusqu’au prochain changement de tarification.
    Merci
    Bonne journée

    1. Bonjour,

      Si votre ballon d’eau chaude et votre contacteur jour-nuit sont fonctionnels et en bon état, le mode auto suffit pour chauffer l’eau du cumulus, une fois le disjoncteur d’abonné réactivé (ou d’ailleurs simplement votre disjoncteur de ballon d’eau chaude). Certains ballons peuvent mettre toutefois du temps à chauffer, parfois plusieurs heures. Si l’eau ne chauffe pas, le problème peut venir de la bobine du contacteur (hs) ou de la résistance du ballon, recouverte de calcaire ou hors d’usage.

      Le principe du contacteur est justement de déclencher la chauffe de l’eau seulement en heures creuses. Si vous avez souscrit à un abonnement HP HC, le cumulus ne devrait donc chauffer votre eau que pendant les heures creuses.

      Bonne journée de la part d’IZI by EDF !

  • comment trouve t on sur un compteur électronique le chiffre des heures creuses et celui des heures pleines?

    J’ai un compteur général posé par ENGIE mais j’ai fait mettre par un électricien 3 compteurs HAGER avec HC et HP (il y a 3 appartements dans cette villa). j’essaie de relever ces compteurs mais il n’y a jamais marqué HC ou HP. Il y a des rubriques avec des chiffres, une avec avec un logo T1—> et une autre avec le logo —> et la lettre grecque sygma. Laquelle est HC et laquelle est HP?

    1. Bonjour,

      Pour répondre à votre question, il faut bien distinguer :
      – le tableau de votre installation électrique composé des différents disjoncteurs de vos circuits électriques et du contacteur jour-nuit. Il s’agit d’un module qui déclenche vos appareils électriques en état de marche lors des heures pleines / heures creuses
      – le compteur électrique qui comptabilise vos consommations d’électricité (par votre fournisseur d’énergie). Il peut s’agir d’un compteur Linky (boîtier vert fluo) ou d’un ancien compteur (boîtier noir, blanc ou bleu)

      Vous devez au préalable avoir souscrit un contrat « Heures Creuses » auprès de votre fournisseur d’électricité. À défaut, le contacteur ne fonctionnera pas et vous n’aurez pas de HC/HP affichées au compteur.
      Pour connaître ensuite vos consommations, vous devez faire défiler les données sur l’écran du compteur électrique (touches +/- pour le compteur Linky par exemple).

      Si le compteur heure creuse ne fonctionne pas, vous pouvez contacter votre fournisseur pour obtenir plus d’informations.

      Bonne journée de la part d’IZI by EDF !

  • Mon contacteur HP /HC ne fonctionne qu’en marche forcé et ne revient pas au centre le matin ,Est -il HS,
    mERCI

    1. Bonjour,

      Merci d’avoir pris le temps de nous écrire.

      Le problème pourrait venir de votre contacteur HS ou bien de votre ballon d’eau chaude en défaut (résistance entartrée qui surconsomme), mettant en péril le contacteur auto.

      Bonne journée de la part d’IZI by EDF.

  • Bonjour,
    J’ai fait l’acquisition d’un appartement neuf en VEFA. La norme NF C 15-100 prévoit-elle l’installation obligatoire d’un contacteur jour / nuit sur mon tableau électrique ? Le constructeur me répond négativement et je trouve cela illogique. Pouvez-vous me dire si cet équipement est obligatoire ou non SVP. Si oui quel texte le prévoit ? Dans la négative est-il possible de rajouter cet équipement par la suite sans avoir à refaire tout le tableau électrique.
    Merci pour votre retour. Cdlt

    1. Bonjour,

      L’installation d’un contacteur jour/nuit n’est pas obligatoire. Ce dernier permet de mettre en marche automatiquement un appareil, comme le chauffe-eau par exemple, pendant les périodes à tarif réduit (heures creuses). Si vous avez opté pour l’option heures pleines/heures creuses auprès de votre fournisseur d’énergie, l’usage d’un contacteur dédié est alors indispensable ! Mais rassurez-vous, il s’agit d’un appareil modulaire, vous pourrez donc facilement l’ajouter à votre tableau électrique.

      Bonne journée !

  • Bonjour,
    J’ai un chauffe-eau électrique De Dietrich piloté par un contacteur jour/nuit (HP/HC) de marque Hager, réf. ETC225S + disjoncteur de commande 2A + disjoncteur d’alimentation 16A, le tout en Hager et neuf.
    Après déclenchement du contacteur en HC sur signal EDF, et au bout de 15 à 20 minutes de chauffe, le contacteur est vraiment chaud. Si je pose mon doigt sur le côté, gauche ou droite, instinctivement je le retire. En réalité, assez difficile de maintenir le doigt en place.
    Est-ce normal pour un contacteur HP/HC de constater ce phénomène ?
    Est-ce lié au principe même de fonctionnement ? Bobine interne ?
    Merci de votre retour. Cdt.

    1. Bonjour Marcello
      Merci d’avoir pris le temps de nous répondre.
      Si c’est une installation neuve, contactez votre installateur, c’est peut être un mauvais branchement ou un problème lié au ballon.
      Bonne journée de la part d’IZI by EDF !

  • J’ai posé un tableau modulaire de type Legrand, et j’ai raccordé un contacteur de type Schneider R9PCTH20 et il n’a pas l’air de fonctionner correctement ,le contacteur ne tient pas sur la position auto est-ce que le contacteur Schneider est compatible avec les disjoncteurs Legrand merci pour vos réponses .
    Je dois vous dire que la bobine est alimentée correctement par un disjoncteurs 2 A et le contacteur par un 20A.
    Cordialement Daniel

  • Bonjour,
    Je suis cliente EDF.
    Mon contacteur jour / nuit ne se déclenche plus automatiquement pour mon ballon d’eau chaude.
    En revanche, il fonctionne en marche forcée.
    Rien n’a été modifié sur mon installation électrique qui est moderne.
    Pensant qu’il était HS, j’en ai acheté un nouveau. Après remplacement, malheureusement le problème persiste.
    Cela pourrait-il provenir de l’impulsion donnée par EDF?

    1. Bonjour, dans votre situation, il est possible que la panne provienne ou des prises C1 et C2 branchées sur le compteur, ou de la bobine de votre contacteur jour/nuit. Faites vérifier les prises et la bobine par un professionnel, vous pouvez vous rapprochez de l’un de nos chargé d’affaire qui vous guidera sur les démarches à suivre au 09 70 258 258 ou directement établir un devis en ligne à l’adresse suivante https://izi-by-edf.fr/offre/remplacement-de-tableau-electrique.
