Pourquoi installer une prise modulaire au tableau électrique ?
Installer une prise modulaire au tableau électrique : quels avantages ?
Tableau électrique

Installer une prise modulaire au tableau électrique : quels avantages ?

Temps de lecture 3 min

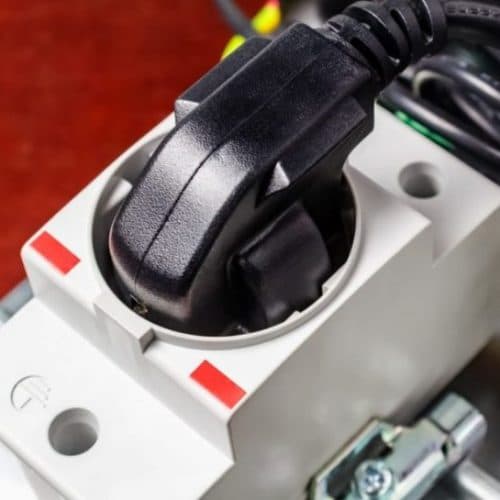

La prise modulaire est une prise de courant qui s’installe dans un tableau électrique. Imposée par la norme NF C 15-100 pour toute construction neuve ou logement rénové au complet, cette prise électrique présente bien des avantages. Lesquels ? Pourquoi installer une prise modulaire dans un tableau électrique ? Tour d’horizon avec IZI by EDF !

Installation d’une prise modulaire au tableau électrique : pour quoi faire ?

La prise modulaire est une prise électrique spécifique au tableau électrique. Elle est soumise aux mêmes règles de protection que les autres prises de courant, installées sur d’autres circuits. Elles sont à juste titre dotées d’un disjoncteur différentiel en aval pour protéger les occupants du logement et le matériel électrique.

Quelles sont ses avantages ?

  • Avoir un accès simplifié à un tableau électrique qui serait installé dans un garage sans prise, accolé au logement. La prise modulaire permet alors de brancher divers appareils dont vous avez besoin à cet endroit (aspirateur, luminaire, radiateur amovible, batterie…)
  • Brancher une lampe en cas de coupure du circuit lumière de votre logement
  • Utiliser un outillage électroportatif, si vous faites notamment des travaux à domicile (perceuse, visseuse…)
  • Brancher votre box Internet

Pour les logements respectant les normes électriques récentes, la prise modulaire est installée au sein d’un coffret de communication.

coffre communication electricite

Les dimensions d’une prise modulaire

La prise modulaire doit son nom aux modules, emplacements spécifiques présents dans un tableau électrique. Pour information, une prise modulaire occupe généralement 2,5 modules et se positionne sur le rail DIN, au fond de du tableau. À cause de son encombrement, il est préférable de l’installer le plus à droite possible et libérer ainsi de l’espace pour d’autres appareils. Vous pouvez évidemment connecter plusieurs prises modulaires.

Au moment de l’installer, il est préférable de positionner la prise au plus près du disjoncteur pour faciliter le raccordement de la phase et du neutre. Si l’installation est plus simple, le dépannage éventuel le sera aussi !

cta offre

Les travaux d'électricité réussis, c'est IZI !

Obtenir un devis

Comment installer une prise modulaire ?

Pour vous assurer du bon fonctionnement d’une prise modulaire, faites-vous accompagné par un professionnel ! Un électricien qualifié saura repérer les points de connexions de la phase (indiquée « L ») et du neutre (indiqué « N »). L’installation de prises modulaires requiert des connaissances techniques pour :

  • La mise hors tension du système pour éviter tout risque de choc électrique
  • La connexion des fils en aval du disjoncteur de protection : le fil de phase (rouge ou noir) et le fils neutre (bleu)

Comment choisir une prise modulaire pour tableau électrique ?

Pour choisir vos modèles de prise modulaire, le mieux est de s’en remettre aux conseils avisés d’un électricien. Chez IZI by EDF, les meilleures marques leaders du marché de l’électricité sont utilisées : Legrand, Schneider Electric, Hager.

Si vous intervenez seul sur votre installation électrique, utilisez des modules de la même marque respectant a norme européenne CE, pour plus de sécurité ! Évitez de surcroît les marques dont vous n’avez jamais entendu parler.

Pour simplifier l’installation d’une prise modulaire, optez pour un bloc modulaire précâblé. Il vous suffira de connecter la phase et le neutre pour alimenter l’ensemble (sur le disjoncteur, en suivant la notice du fabricant). Ces modules se composent généralement de 2 prises modulaires et se clipsent aisément sur le rail. Un petit clic indique que le module est correctement installé et prêt à l’emploi.

Des projets de travaux d’électricité ? IZI by EDF vous accompagne dans la mise aux normes électriques de votre logement et le remplacement de votre tableau électrique !

cta offre

Les travaux d'électricité réussis, c'est IZI !

Obtenir un devis
