Les disjoncteurs et les fusibles ont un point commun : ils servent tous deux à protéger la maison et ses équipements des surtensions et des courts-circuits. Ces deux dispositifs ont cependant des différences. Lesquelles, et pourquoi choisir l’un ou l’autre ? IZI by EDF vous donne les informations indispensables à vos travaux d’électricité.

Disjoncteurs et fusibles : les différences

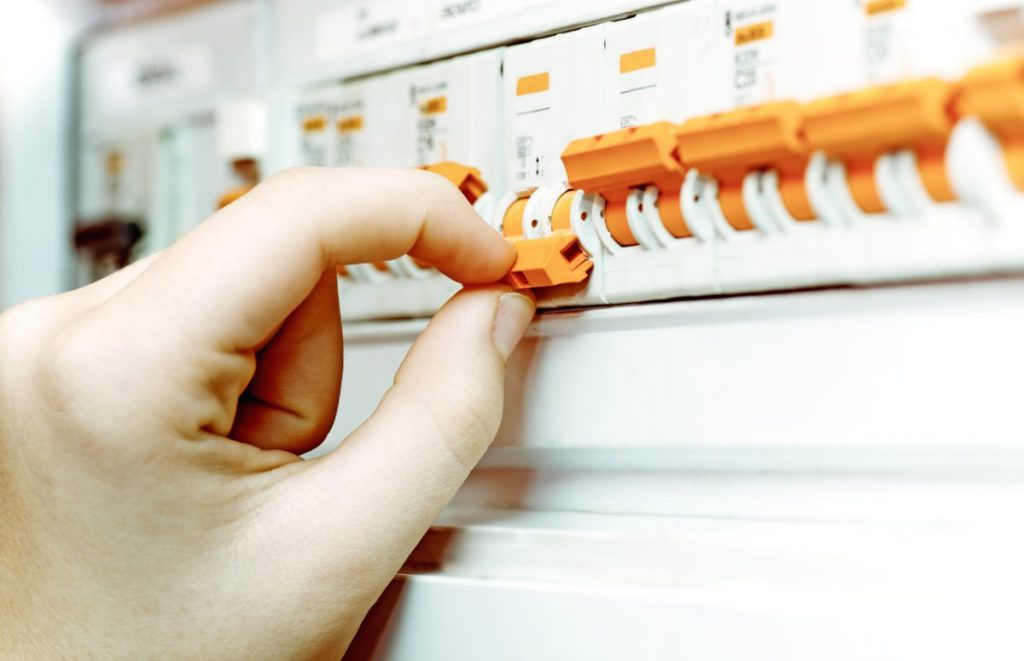

Le tableau électrique divise la distribution électrique de la maison en différents circuits. L’un de ces circuits alimente l’éclairage, un autre les plaques de cuisson dans la cuisine, un autre encore le lave-linge, etc.

Chacun de ces circuits a cependant besoin d’une protection contre les courts-circuits et les surtensions. En l’absence de disjoncteur ou de fusible, le risque d’incendie est important.

La première solution consiste à utiliser un coupe-circuit à fusible, que l’on appelle plus simplement fusible. Installé dans un porte-fusible, un fusible est à usage unique : il fond lorsqu’il est exposé à une tension trop importante, entraînant une coupure d’électricité. Le disjoncteur, lui, peut être réarmé après chaque coupure. Lorsqu’un courant trop important passe, celui-ci agit par magnétisme sur le disjoncteur (qui comprend soit des solénoïdes, soit une bande bimétallique). Ce magnétisme active un levier coupant le courant électrique.

Quand choisir un disjoncteur

Les disjoncteurs ont donc l’avantage d’être réutilisables. Ils seront donc particulièrement utiles aux personnes dont l’installation n’est pas stable. Par exemple, si vous prévoyez de faire des travaux de rénovation électrique, les disjoncteurs vous permettront de tester votre nouvelle installation sans craindre de manquer de fusibles.

De plus, un disjoncteur différentiel peut également protéger les personnes en réalisant ce que l’on appelle une fuite à la terre. On parle donc de disjoncteur différentiel avec fuite de la terre, ou DDFT : celui-ci peut même être directement intégré à une prise de courant, protégeant les personnes contre les électrocutions. Vous pourrez en apprendre plus sur les caractéristiques des disjoncteurs dans notre article dédié au disjoncteur électrique différentiel.

Quand choisir un fusible

De son côté, le principal avantage du fusible et du porte-fusible est son prix. Cette protection électrique est très peu onéreuse. On pourra ainsi le choisir dans les installations électriques déjà en place et réputées stables.

Toutefois, les fusibles ne répondent plus aux normes électriques actuelles et ne peuvent plus être retenus aujourd’hui pour équiper un nouveau tableau. En cas de changement de tableau électrique et dans les maisons neuves, il faudra donc se tourner vers les disjoncteurs. Par ailleurs, il est préférable de remplacer l’ensemble du tableau : l’utilisation conjointe de porte-fusibles et de disjoncteurs est vivement déconseillée.

cta offre

Les travaux d'électricité réussis, c'est IZI !

Obtenir un devis

Comment faire son choix : ampères et calibres

Que vous ayez besoin de nouveaux fusibles ou que vous prévoyez d’acheter de nouveaux disjoncteurs, vos dispositifs de protection doivent être bien choisis. Le principal critère de choix est le calibre : exprimé en ampères, il indique l’intensité que peut recevoir le fusible ou le disjoncteur avant de couper le courant.

La plupart des disjoncteurs utilisés dans les maisons individuelles vont de 10A à 32A. Dans certains cas particuliers, ils peuvent être moins puissants. Les disjoncteurs de 2A, par exemple, peuvent convenir à une sonnette ou à une VMC.

Il est ainsi utile de se reporter à la norme NF C 15-100 pour savoir quel calibre est adapté à chaque équipement. Cette norme préconise notamment :

  • Un calibre de 16A pour un circuit regroupant huit points d’éclairage.
  • Un calibre de 16A pour un circuit jusqu’à huit prises électriques. On pourra accepter jusqu’à 12 prises de courant avec un disjoncteur de 20A.
  • Un circuit pour chaque appareil électroménager (réfrigérateur, lave-linge, lave-vaisselle…) avec un disjoncteur de 20A.
  • Les appareils de cuisson (les plaques de cuisson en particulier) sont les plus gourmands et demanderont un disjoncteur de 32A.

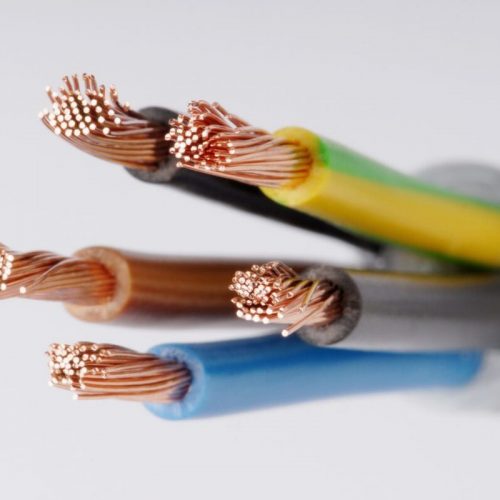

Soulignons que le disjoncteur n’est qu’un seul élément, et qu’il doit être associé à des fils de section adaptée pour prendre en charge efficacement le courant électrique.

Et du côté des fusibles ?

Les maisons anciennes sont encore équipées de fusibles en céramique, désormais remplacés par des fusibles en verre.

Outre le calibre, vous aurez besoin de connaître la taille du fusible à remplacer, puisque celle-ci est variable. Vous aurez besoin de connaître son diamètre et sa hauteur.

Enfin, il n’est pas toujours visible qu’un fusible a besoin d’être remplacé. Vous aurez alors besoin d’un ohmmètre : une valeur affichée de 0 Ω indique un fusible en bon état.

Si vous craignez de faire une erreur, préférez finalement faire appel à un électricien professionnel pour la conception de votre tableau. En cas de besoin, IZI by EDF peut vous mettre en relation avec l’un de ses électriciens agréés.

cta offre

Les travaux d'électricité réussis, c'est IZI !

Obtenir un devis
Marine

Rédactrice Web chez IZI by EDF, ma mission est de vous proposer des contenus de qualité et à jour sur les dispositifs de recharge pour véhicules électriques et les travaux de rénovation électrique.

IZI et vous

Vous ne trouvez pas l'information que vous recherchez ? Posez votre question à nos auteurs afin qu'ils puissent vous apporter la meilleure réponse !

Merci de correspondre avec courtoisie et de ne pas partager de données personnelles pour garantir votre confidentialité.

J'ai une question !

Votre question*

Prénom*

Email*

*Champs requisLes informations recueillies via ce formulaire sont traitées par le service d’IZI by EDF en charge de la gestion de ces demandes. Votre adresse mail ne sera pas diffusée et ne sert qu'à vous notifier d'une réponse de nos équipes à votre question. Pour en savoir plus sur la gestion de vos données et vos droits, cliquez-ici.

1 question

  • Bonjour, quel calibre en ampères pour 1 ballon d’eau chaude électrique de 100l ?
    On ne voit pas quel est le fusible du ballon sur le tableau du compteur Enedis.
    Merci beaucoup.

    1. Bonjour,

      Généralement pour un chauffe-eau électrique, le disjoncteur est en 20A.

      Bonne journée.
