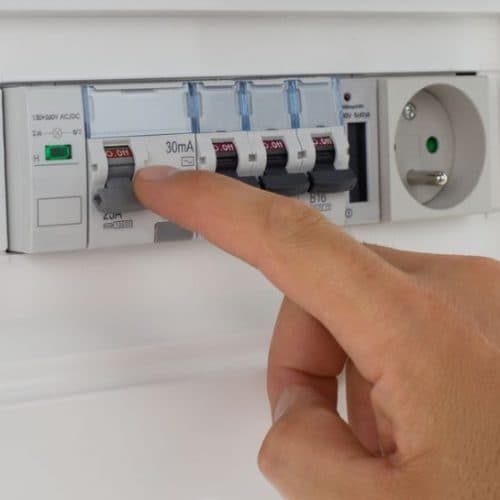

Tout savoir sur l’interrupteur différentiel
Interrupteur différentiel

Tout savoir sur l’interrupteur différentiel

Lecture en 4 min

Publié le 17 Novembre 2020

-

Petit élément du tableau électrique, l’interrupteur différentiel est le garant de la sécurité des occupants d’un logement. Il permet d’interrompre le passage du courant lorsqu’un problème sur le réseau électrique est détecté. IZI by EDF vous aide ici à mieux comprendre le rôle indispensable de ce module dans votre installation électrique, obligatoire selon la norme NF C 15-100.

A quoi sert un disjoncteur différentiel ?

L’interrupteur différentiel (appelé aussi disjoncteur différentiel) isole tout problème d’alimentation, de détection d’un courant électrique dangereux ou de différence de courant électrique. Grâce à lui, aucun risque de se mettre en danger et de recevoir une décharge électrique.

Bon à savoir : l’interrupteur différentiel est obligatoire et doit équiper chacune des rangées de votre tableau électrique. A défaut, il convient d’installer des différentiels adaptés à votre logement ou faire remplacer votre coffret par un tableau aux normes électriques en vigueur (NF C 15-100).

Les travaux d'électricité réussis, c'est IZI !

Obtenir un devis

Quel emplacement de l’interrupteur différentiel dans un tableau électrique ?

L’interrupteur différentiel est situé en début de chaque rangée du tableau électrique, avant les disjoncteurs divisionnaire. Il vient se fixer sur le rail DIN (support mécanique standardisé) du coffret électrique, le plus souvent par un système de clips. En tête de rangée, il permet des connexions électriques avec tous les circuits de sa rangée et accueille des peignes électriques. Il peut ainsi protéger plusieurs circuits électriques (lumière, prises de courant, plaque de cuisson, machine à laver…) et couvrir plusieurs disjoncteurs.

Il est défini par sa taille : son unité de mesure s’exprime en module (d’où l’appellation de « protection modulaire »). La largeur de l’interrupteur différentiel est variable selon le nombre de pôles et le calibre, à savoir s’il s’agit d’un interrupteur pour installation électrique monophasée ou triphasée.

Rangee disjoncteurs tableau electrique

Fonctionnement d’un interrupteur différentiel : comment ça marche ?

Afin de protéger les occupants du logement, l’interrupteur différentiel fonctionne comme n’importe quel autre disjoncteur, c’est-à-dire en coupant le contact, grâce à :

  • Une action manuelle, en désarmant l’interrupteur, ce qui interrompra le passage du courant.
  • Une action automatique lors de la détection d’un défaut. L’interrupteur différentiel se déclenche tout seul en cas de problème. Concrètement, lorsque le dispositif différentiel enregistre une variation du courant électrique, il décide de couper le passage du courant.

Comment choisir son interrupteur différentiel ?

Seuil de déclenchement, type d’interrupteur, calibre, nombre de pôles… Tous ces indicateurs vous aideront à choisir la protection différentielle la plus adaptée à votre logement et à vos besoins.

# 1 – Le seuil de déclenchement

Le seuil de déclenchement est aussi appelé sensibilité. Une fois ce seuil atteint, l’interrupteur différentiel entre en action et coupe le passage du courant. Cette valeur de seuil est indiquée en ampères. Il existe trois sensibilités :

  • La haute sensibilité dont les seuils sont de 6, 10 et 30 mA.
  • La moyenne sensibilité pour laquelle les seuils sont de 100, 300 et 500 mA.
  • Et la basse sensibilité avec des seuils de 1, 3 ,5 ,10 et 20 mA.

Dans un logement, le seuil recommandé est 30 mA en règle générale, contre 300 mA pour une installation industrielle ou tertiaire. C’est la valeur maximale qu’un corps humain peut accepter sans subir de trop graves lésions.

# 2 – Le type d’interrupteur différentiel

Il est également important de s’intéresser au type ou classe de l’interrupteur différentiel. Cette spécificité lui permet de réagir aux perturbations électriques qu’il rencontre et d’être certain qu’il sera capable de les détecter.

Pour certains appareils de votre logement, des interrupteurs différentiels spécifiques doivent être choisis, d’après la norme NF C 15-100 :

  • Type A obligatoirement pour une plaque de cuisson, une machine à laver, une borne ou une prise de recharge pour véhicule électrique.
  • Type AC pour les autres appareillages et appareils électroménagers (lumière, prises de courant, réfrigérateur, four, lave-vaisselle, volets roulants électriques, congélateur, etc.).
  • Type Si/Hi ou F pour le congélateur et l’informatique, moins sensibles, ces interrupteurs différentiels évitent ainsi de trop souvent couper le courant de ces appareils dits sensibles.
  • Type B pour les réseaux spécifiques.

Découvrez également sur quel différentiel raccorder vos équipements : une climatisation, un chauffe-eau électrique, une piscine, un sauna, ou même un spa.

# 3 – Son calibre ou intensité nominale

Le calibrage (en règle générale 40A ou 63A pour une utilisation domestique) correspond à la valeur à ne pas dépasser pour que l’appareil vous assure un fonctionnement optimal. Au-delà de cette intensité, rien ne vous garantit qu’il sera capable de couper le courant électrique. Il doit impérativement être protégé en amont contre d’éventuelles surcharges par un disjoncteur de même intensité nominale au maximum.

# 4 – Le nombre de pôles

Dernière caractéristique, le nombre de pôles. Il dépend directement du réseau de votre installation en courant alternatif :

  • Un interrupteur bipolaire avec deux pôles (une phase et un neutre) pour les installations monophasées. C’est le cas le plus commun à la maison.
  • Un interrupteur tétrapolaire, c’est-à-dire avec quatre pôles (dont trois phases) pour les installations électriques triphasées.
disjoncteurs differentiels

Combien coûte un interrupteur différentiel ?

Les interrupteurs différentiels sont relativement abordables. Il existe cependant une différence de prix entre les types d’interrupteurs (plus ou moins perfectionnés) :

40 A63 A
Prix interrupteur différentiel type Aà partir de 40 €à partir de 60 €
Prix interrupteur différentiel type ACà partir de 30 €à partir de 55 €
Prix interrupteur différentiel type Hià partir de 95 €à partir de 95 €

Obligatoire depuis 1991 pour le circuit de la salle de bain, l’interrupteur différentiel protège toute votre installation électrique (obligatoire depuis 2002) et doit même être présent au nombre de deux (pour un tableau de deux rangées minimum). Son rôle est crucial. Il évacue les fuites de courant vers la terre. Il évite aussi tout risque d’électrisation et d’électrocution.
