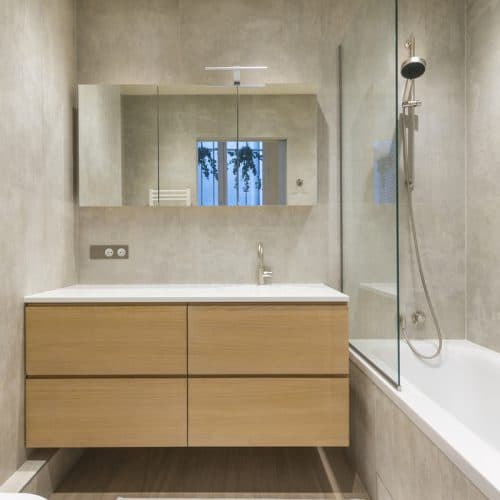

Prises électriques et points d’eau : les distances à respecter

Partager sur

prise_electrique_carrelage

Pour être sécurisées, les prises électriques doivent rester à une certaine distance des différents points d’eau de la maison. Quelle est la distance à adopter quand on souhaite rénover une salle de bains ? Toutes les réponses à ces questions se trouvent ci-dessous.

Courant 230V, prises TBTS, certification IP… Tout ce qu’il faut savoir avant de commencer

Avant d’évoquer les règles de pose d’une prise secteur à proximité d’un point d’eau, il faut s’intéresser au type de prises secteur.

Les prises TBTS, plus sures

Il existe des dispositifs utiles à connaître lorsqu’on souhaite installer une prise de courant près d’un point d’eau. Si vous prévoyez d’installer une prise électrique dans une salle d’eau, il peut être utile de rechercher des appareils fonctionnant en Très Basse Tension de Sécurité, ou TBTS.

En France, le courant alternatif est distribué avec une tension de 230 volts. Cette tension est toutefois trop élevée (et donc dangereuse) pour le corps humain.

Mais il existe des appareils pouvant fonctionner avec un voltage inférieur, ce qui rend leur utilisation sans risque de court-circuit. C’est le cas de certaines lampes LED et de certains rasoirs électriques. Sur un courant alternatif, ces appareils ne doivent pas excéder une tension de 50 volts.

Il existe ainsi des prises de courant TBTS. Celles-ci sont équipées d’un transformateur de séparation : raccordé en 230V, il délivre souvent un courant de 12 volts.

Comprendre la certification IP

Une autre information à connaître sur ses appareils est leur norme IP. Celle-ci certifie le caractère étanche d’un appareil en lui associant deux chiffres (par exemple : IP54). C’est le second chiffre qui nous intéressera ici : il indique l’étanchéité à l’eau.

L’étanchéité est ainsi exprimée selon un chiffre allant de 1 à 9. Par exemple, un appareil certifié IPX8 est submersible, tandis qu’une prise certifiée IPX4 est uniquement protégée contre les projections d’eau.

Penser aux prises à clapet

Pour gagner en sécurité, il existe également des prises avec clapet obturateur. Celles-ci apportent une protection supplémentaire contre les projections. Finalement, vous pourrez en apprendre plus dans notre article sur les types de prises électriques.

Salles d’eau : volumes et norme NFC 15-100

Dans ce cas d’une salle d’eau, le texte de référence pour l’installation d’une prise électrique est la norme NFC 15-100. Celle-ci donne les règles de conception, de et d’entretien des installations électriques fonctionnant en basse tension.

Règlementations & normes

Besoin d’aide pour vos travaux ?

Règlementations & normes

Besoin d’aide pour vos travaux ?

Faites nous votre demande de devis afin d’élaborer votre projet ensemble.

Demander un devis

Dans les pièces d’eau, et en particulier dans les salles de bains, la norme NFC 15-100 tient compte de deux facteurs : des volumes définis dans l’espace et les prises électriques qui peuvent être installées dans ces volumes.

Les volumes d’une salle de bains

La norme NF C 15-100 définit les trois volumes suivants :

  • Le volume 0. Il s’agit de la partie immergée d’un point d’eau. Dans une salle de bains, il s’agit de l’intérieur d’une baignoire ou d’un receveur d’une douche.
  • Le volume 1 est constitué de la partie située au-dessus du volume 0, jusqu’à 2,25 mètres de hauteur depuis le sol. Il correspond à l’endroit où l’eau ne sera pas statique, mais uniquement projetée.
  • Enfin, le volume 2 se répartit sur une distance de 60 cm autour du volume 1. Il correspond à l’endroit où de l’eau peut être indirectement projetée.

Vous pourriez également entendre parler d’un volume 3. Mais ce volume a été supprimé de la norme NFC 15-100, dans le but d’harmoniser avec la norme européenne CENELEC.

Les règles pour chaque volume

Voici maintenant les règles de branchements à chaque volume :

  • Aucun appareil électrique (prise, mais aussi transfo, interrupteur…) ne doit être installée dans le volume 0. Cela est également valable pour les prises TBTS 12V. Seul l’éclairage TBTS 12V et certifié IPX7 peut y être placé.
  • Aucun branchement ne peut être fait non plus dans le volume 1. En revanche, on pourra y envisager la pose d’un interrupteur, à condition qu’il fonctionne en TBTS 12V et soit certifié IPX5.
  • Les prises de courant, même avec une prise terre, sont interdites dans le volume 2. Seule exception : les prises rasoir, sans oublier les transformateurs de séparation.
  • Au-delà du volume 2, tous les appareils et toutes les prises murales peuvent être installés sans contrainte.

Eviers de cuisine, lave-vaisselle… Quid des autres pièces ?

La douche ou la baignoire n’est évidemment pas le seul point d’eau de la maison. Quelques règles seront à observer dans les autres pièces de la maison.

Dans le cas d’un lavabo ou d’un évier, il n’y a pas de restriction de distance : il faudra uniquement veiller à ce que la prise murale ne se situe au-dessus de ce point d’eau. Autant que possible, on gardera également une distance satisfaisante vis-à-vis des autres types de points d’eau : vannes, purges, etc.

La norme NFC 15-100 ne donne pas d’indication sur la bonne position d’une prise ou d’une multiprise vis-à-vis d’un lave-vaisselle ou d’un lave-linge. Des experts recommandent une distance de 60 centimètres, mais c’est un conseil et non une norme. D’ailleurs, le positionnement de la prise électrique à proximité peut se révéler compliqué, car ces appareils nécessitent à la fois une alimentation en électricité et en eau. Dans ces conditions, la solution réside davantage dans le choix de la prise : privilégiez un modèle à clapet ou affichant une certification IP satisfaisante.

Vous savez désormais comment réaliser l’appareillage électrique de votre salle de bains. Rappelons qu’aujourd’hui, il existe d’autres types de prises, comme les ports USB. Certaines personnes souhaiteront même raccorder des prises cigare afin de brancher du matériel électrique spécifique. Dans tous les cas, soyez prudents lors du raccordement. Ne manipulez jamais une prise humide (retrouvez ici comment sécher une prise électrique) et n’hésitez pas à faire appel à un électricien professionnel. Si besoin, IZI by EDF est à votre disposition pour tous les travaux de votre salle de bains.
