Lorsque l’on pose un équipement électrique dans un logement, il y a deux façons de faire : soit en encastré, installation propre et coûteuse, soit en apparent, installation plus simple mais moins esthétique. Comment dissimuler l’acheminement du câblage électrique ? Voyons ensemble les règles de pose d’une installation électrique encastrée, dans cet article IZI by EDF !
Qu’est-ce qu’une installation électrique encastrée ?

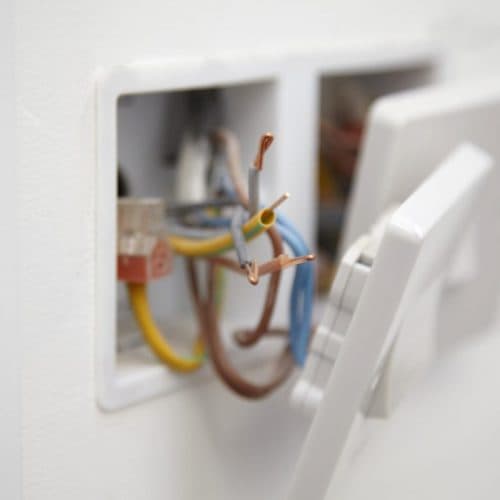

Quand on décide de refaire l’électricité de son logement et qu’on opte pour une installation électrique encastrée, cela signifie que les interrupteurs, les prises de courant ou encore les câblages électriques sont camouflés directement dans vos murs, au moyen de saignées.
Aucun fil apparent, pas de goulotte, ni de plinthe ou autres astuces pour cacher vos fils électriques ne seront nécessaires !
Avantages et inconvénients du câblage électrique encastré
L’installation encastrée est un acheminement du câblage réputé propre et discret. Cette technique est retenue pour toutes les installations neuves (logements neufs). Les murs sont nus, sans obstacle apparent, et sans appareil électrique proéminent.
L’acheminement du câblage électrique encastré présente néanmoins des inconvénients :
- La réalisation de saignées (percées dans les murs) qu’il faudra ensuite reboucher, au moment de terminer la pose du câblage
- Un travail long et plus minutieux pour une prestation généralement beaucoup plus coûteuse qu’une installation électrique apparentes
- L’achat de matériel supplémentaire, comme les boîtiers électriques qui recueillent les prises et les interrupteurs
L’installation électrique encastrée est préconisée lors de travaux de construction de rénovation complète de l’électricité, quand les installations électriques apparentes et semi-encastrées sont davantage adaptées aux travaux de rénovation électrique de petite ampleur.
Confiez vos travaux de rénovation électrique à IZI by EDF !
IZI by EDF refait à neuf votre installation électrique en pose encastrée !
Les règles de pose d’une installation électrique encastrée
Avant de lancer vos travaux, vérifiez la composition de vos murs et concevez l’acheminement électrique de votre maison ou appartement de la manière la plus précise et pratique possible. Le mieux est encore de faire appel à un professionnel !
Le contrôle du mur préalable à la percée des saignées
Comme l’installation électrique encastrée se fait à l’intérieur du mur, il n’est pas toujours recommandé de faire des saignées. Commencez donc par mesurer l’épaisseur de vos murs et vérifiez si l’installation encastrée est possible. Il est par exemple interdit de pratiquer des saignées dans les structures porteuses, sauf si elles sont en maçonneries de petits éléments (brique, béton cellulaire, parpaing plein ou creux, pierre…).
Les seules gaines autorisées sont en plastique, de type ICTA 3422. Les boîtiers électriques (box) sont aussi réglementés et surtout, sont à choisir en fonction de votre appareillage. Ils auront ainsi les bonnes entrées de câbles, l’entraxe idéal et les fixations nécessaires.
Vous n’avez aucune base en électricité ?
Vous n’avez aucune base en électricité ?
Faites appel à un électricien du réseau IZI by EDF pour une rénovation électrique sur-mesure.
Le parcours des saignées verticales et horizontales
Le parcours consiste à établir un plan de vos pièces, afin de définir l’emplacement de votre futur appareillage et par ricochet définir la position des saignées.
Les saignées sont uniquement percées dans deux directions, horizontale ou verticale, mais jamais en biais.
Pour le tracé, il faudra s’équiper d’un niveau à bulle avec un marquage ou un niveau laser pour plus de simplicité et de précision !
Pour le tracé vertical, les saignées doivent :
- Mesurer au maximum 80 cm (saignées du plafond)
- Monter à 130 cm maximum du sol (saignées du sol)
- Respecter un écart d’au moins 20 cm à partir d’un angle
Bon à savoir : deux saignées ne peuvent pas être alignées sur le même axe.
Pour le tracé horizontal, les saignées doivent respecter :
- Une longueur de 50 cm maximum en partant d’un angle de mur
- Une longueur maximale de 100 cm en partant d’une saignée verticale
- Une certaine épaisseur de mur (les cloisons inférieure à 35 mm d’épaisseur et les murs de brique plâtrière de 40 mm ne doivent pas être percés)
Il est interdit de réaliser une saignée au-dessus des fenêtres, des portes ou ouvertures.
Comment encastrer le câblage électrique dans le mur ?
-
1
Creusez d’abord l’emplacement de vos box électriques. Selon votre mur, vous pouvez utiliser un trépan, une scie cloche ou une perceuse.
-
2
Avec une fraiseuse murale et ses doubles disques, délimitez vos saignées. Le tracé sera ainsi propre et sans bavure. L’écartement des lames et la profondeur de coupe se règlent en fonction de votre gaine. Gardez toujours une marge de 5 mm en largeur et en profondeur pour vous simplifier le travail.
-
3
A l’aide d’une rainureuse, creusez ensuite votre saignée. Choisissez un modèle à connecter avec votre aspirateur pour travailler proprement. Prévoyez aussi un masque, des lunettes, un casque antibruit et des gants de chantier.
-
4
Raccordez vos équipements et branchez vos fils en suivant la notice du fabricant et la norme électrique NF C 15-100.
-
5
Rebouchez les percées avec un enduit de type plâtre. Il faudra enfin faire la finition du mur (ponçage et peinture) ou poser un papier peint.
Michel
- 20/07/2023
Peut on encastrer un câble électrique sans gaine
IZI by EDF
Bonjour,
Il n’est pas recommandé d’encastrer un câble électrique sans gaine de protection appropriée. Les câbles électriques doivent être correctement protégés pour des raisons de sécurité et pour éviter d’endommager les fils internes. Les gaines électriques (telles que les gaines annelées en plastique ou les gaines ICTA) servent à protéger les câbles contre les dommages mécaniques, les frottements et les agressions extérieures. De plus, elles assurent une isolation électrique supplémentaire.
Bonne journée !
Catherine
- 23/04/2023
Comment savoir si la mise à la terre est au norme
Marine G
Bonjour,
Une installation électrique mise à la terre doit être a priori équipée d’un bornier de terre sur le tableau, de liaisons équipotentielles et des prises de courant avec fiche de terre. En retirant le capot d’une prise de courant, vous devriez normalement retrouver un fil de terre (jaune et vert). Un test vous permet de savoir si l’absence de tension est respectée entre la terre et le neutre (0 Volts), en utilisant un multimètre. Une mesure supérieure peut être synonyme d’un défaut de l’installation électrique. Si vous n’avez aucune connaissance en électricité, je vous invite évidemment à vous rapprocher d’un professionnel, car ce contrôle peut être technique.
Malheureusement, nous ne procédons pas chez IZI by EDF à ce type de contrôle. En revanche, si vous n’avez pas la terre à votre domicile ou si vous souhaitez installer la terre dans toutes les pièces de votre logement, je vous invite à vous rapprocher de nos pros IZI by EDF. Vous serez recontactée pour établir un devis selon votre projet de rénovation électrique. N’hésitez pas à indiquer en commentaire le détail de votre projet.
Bonne journée !
