Quelle section de câble d’alimentation choisir pour un tableau électrique secondaire ?
Tableau électrique

Quelle section de câble d’alimentation choisir pour un tableau électrique secondaire ?

Temps de lecture 3 min

Vous agrandissez votre logement ? L’ennui, c’est qu’il n’y a plus assez de place sur votre tableau électrique principal pour accueillir d’autres circuits électriques. La solution ? Installer un deuxième tableau électrique juste à côté du premier ou à même à plusieurs mètres, dans une autre pièce. Le succès de cette opération repose sur de nombreux critères, à commencer par le choix de la section du câble d’alimentation du tableau électrique secondaire. Le point avec IZI by EDF !

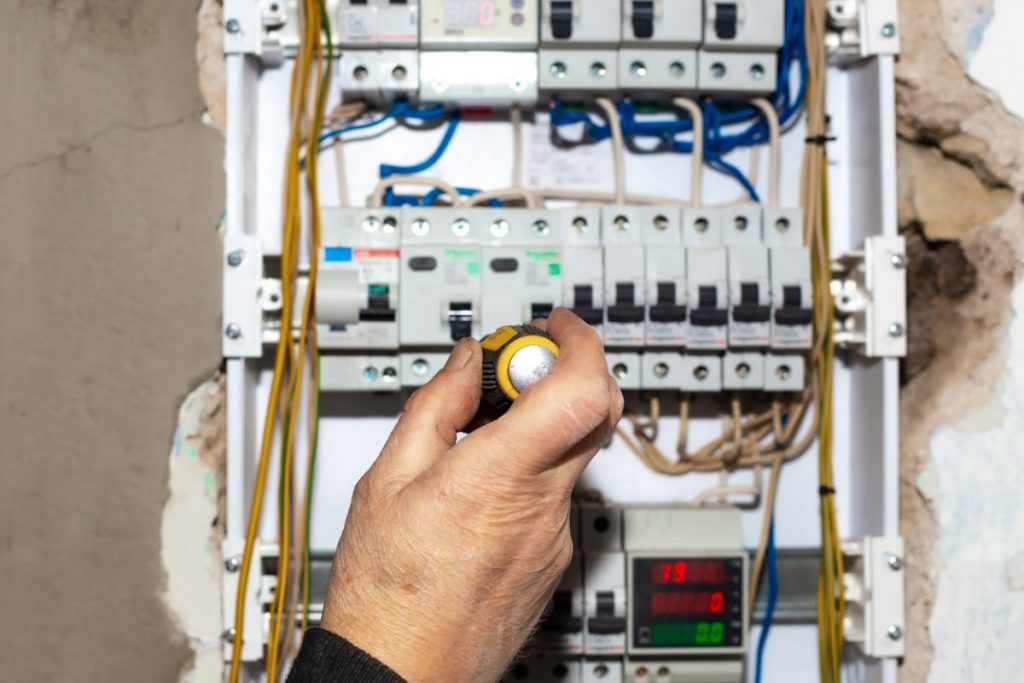

16 mm² : la section de câble alimentation standard d’un tableau électrique secondaire

Le câble reliant le tableau électrique divisionnaire à proximité immédiate du tableau électrique principal doit présenter une section de 16 mm².

Section de câble et puissance du disjoncteur de branchement

La section du câble d’alimentation est généralement définie selon la puissance du courant électrique (3, 6, 12 ou 18 kVa). Comme la plupart des logements sont aujourd’hui équipés d’un disjoncteur de branchement de 30A, 45A ou 60A avec compteur Linky, c’est donc du 16 mm² qui est retenu et recommandé.

Attention néanmoins, si le câble d’alimentation est trop petit, il peut provoquer l’échauffement des conducteurs électriques. L’intensité du courant maximale du disjoncteur de branchement détermine donc l’épaisseur du fil électrique. Par exemple :

  • Jusqu’à 60A d’intensité du courant, utilisez une section de câble de fil de 16 mm² ;
  • Pour 90A d’intensité du courant, optez pour une section de fil de 25 mm².

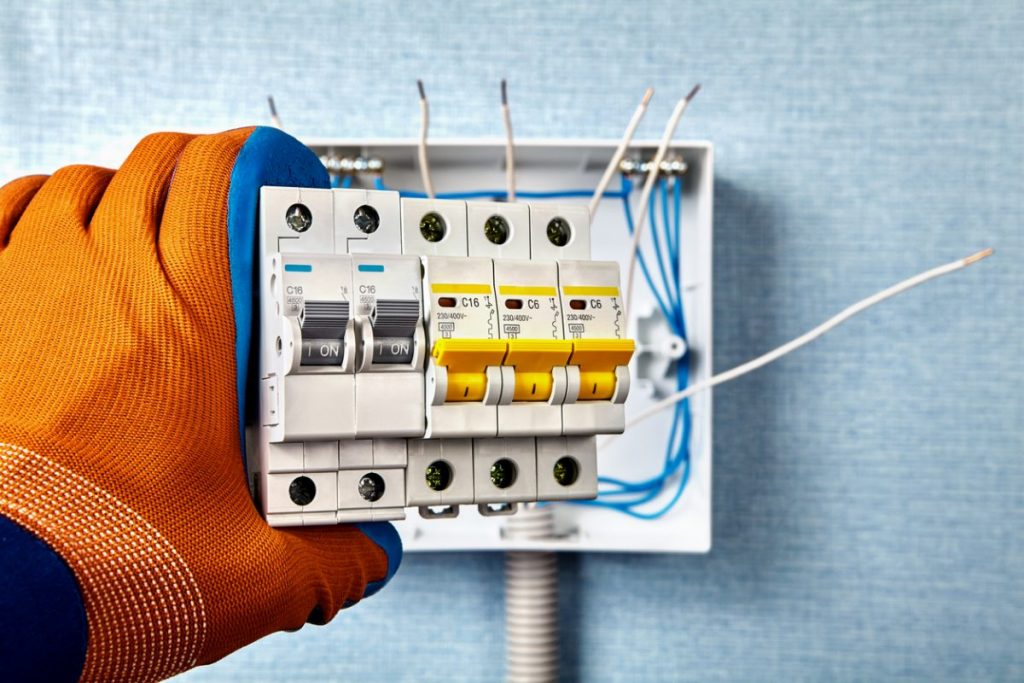

Section câble et distance entre tableau principal et tableau secondaire

La section du câble d’alimentation d’un tableau secondaire peut être aussi définie selon la distance au tableau électrique principal. Il est notamment préconisé d’utiliser une section de 25mm² pour un écartement important au tableau de répartition principal (jusqu’à 28 mètres).

Seul un professionnel qualifié est en mesure de définir avec précision la section du câble d’alimentation d’un tableau divisionnaire et le matériel adéquat à utiliser.

lien redirection

Installez votre tableau électrique secondaire avec IZI by EDF

Remplissez notre formulaire en ligne pour une demande de devis personnalisé

Je demande un devis

À quoi sert le fil ou câble d’alimentation d’un tableau électrique divisionnaire ?

On ne saurait alimenter un deuxième tableau sans utiliser un câble d’alimentation. Il s’agit d’un cordage électrique utilisé pour connecter le nouveau dispositif à une source de courant.

Attention, le choix du câble d’alimentation conditionne la qualité de votre installation électrique ! Un câble sous-dimensionné ou une mauvaise qualité expose votre habitation à des pertes de tension. Les appareils électriques ne fonctionneront plus de manière convenable.

Le câble d’alimentation est un gage de sécurité et de performance de votre installation. Lorsqu’il est choisi convenablement, il prévient les risques d’incendie liés à la surchauffe des composantes électriques.

Pourquoi installer un deuxième tableau électrique dans votre maison ?

Dans une installation électrique, le tableau joue un rôle important et contrôle plusieurs équipements et dispositifs de protection.

Dans certains cas, le tableau électrique seul ne suffit pas. Une maison équipée de nombreux appareils (pompe à chaleur, borne de recharge électrique, cuisine d’été extérieure, piscine, cabanon de jardin raccordé à l’électricité…) peut en effet manquer d’espace sur le tableau. Le tableau ne peut donc couvrir tous les besoins des occupants. Un deuxième tableau est alors nécessaire, appelé aussi tableau divisionnaire.

jardin barbecue en famille

Cette solution suppose d’utiliser un câble d’alimentation pour établir une connexion entre le tableau principal et le tableau secondaire.

Une autre solution consiste à remplacer le tableau électrique par un autre, plus grand. Le problème d’une telle opération, c’est le temps qu’elle prend. De tels travaux impliquent de surcroît une coupe générale de l’électricité.

lien redirection

Découvrez notre offre de remplacement de tableau électrique

Infos, prix, demande de devis… Retrouvez tous les détails de notre offre !

J’ai besoin d’infos

Quelques précautions à prendre pour l’installation du deuxième tableau

Avant de penser à alimenter un tableau secondaire, il est important de faire quelques vérifications pour garantir la réussite de l’opération d’installation.

En réalité, ajouter un tableau supplémentaire à côté du tableau principal revient à agrandir la Gaine Technique de Logement (GTL). La GTL correspond à l’espace dans lequel sont réunis les départs et les arrivées électriques. Toute modification nécessite de respecter des exigences. L’idéal est de vous conformer aux mêmes normes GTL applicables au tableau principal. Autrement dit, aucun circuit de canalisation d’eau ou de gaz ne doit circuler dans l’espace du tableau secondaire.

La hauteur du deuxième tableau doit aussi être bien étudiée. Fixez-le au même niveau que le tableau principal afin de faciliter le passage du courant. La base du tableau respecte notamment un positionnement de 50 cm au moins à partir du sol. Associez enfin les bornes d’alimentation adéquates sur le tableau électrique.

Besoin d’un coup de main ? IZI by EDF vous accompagne dans la mise aux normes de votre installation électrique et vous aide à choisir la bonne section de câble de tableau divisionnaire.

cta offre

Les travaux d'électricité réussis, c'est IZI !

Obtenir un devis

IZI et vous

Vous ne trouvez pas l'information que vous recherchez ? Posez votre question à nos auteurs afin qu'ils puissent vous apporter la meilleure réponse !

Merci de correspondre avec courtoisie et de ne pas partager de données personnelles pour garantir votre confidentialité.

J'ai une question !

Votre question*

Prénom*

Email*

*Champs requisLes informations recueillies via ce formulaire sont traitées par le service d’IZI by EDF en charge de la gestion de ces demandes. Votre adresse mail ne sera pas diffusée et ne sert qu'à vous notifier d'une réponse de nos équipes à votre question. Pour en savoir plus sur la gestion de vos données et vos droits, cliquez-ici.

11 questions

    A

    24/03/2023

    La plus utile
    Bonjour,
    je dois installer un tableau divisionnaire avec disjoncteur différentiel 30mA - 32A pour alimenter un spa a 35m de mon compteur quel section de câble je dois prendre pour relier les 2
    merci
    agent-izi
    Bonjour,

    Tout dépend de la distance entre votre tableau principal et votre tableau divisionnaire. S'ils sont relativement proches, il faut utiliser du câble 16mm².
    Si besoin d'un professionnel pour l'installation d'un tableau secondaire, n'hésitez à remplir notre questionnaire en ligne et à préciser votre projet. https://izi-by-edf.fr/parcours/remplacement-de-tableau-electrique. Un conseiller IZI by EDF vous recontacte sous 48h.

    Excellente journée !
  • Bonjour.
    Je fais une extension comprenant une chambre,un dressing,un bureau et une sdb, il y aura 8 prises, 4 points lumineux, 3 radiateurs, 4 volets roulants, 1 extracteur dans sdb. Cette extension est à 25 m du tableau principal quelle section pour alimenter le tableau secondaire. Et quel disjoncteur différentiel à mettre sur le secondaire. Merci
    Cordialement

    1. Bonjour,

      Je vous invite à vous rapprocher d’un électricien pour réaliser tous ces branchements complexes. Difficile en effet de résumer ici toutes les normes à respecter en un commentaire.
      Si vous avez besoin d’un conseiller en électricité et d’un devis personnalisé, vous pouvez remplir notre formulaire https://izi-by-edf.fr/parcours/remplacement-de-tableau-electrique en renseignant dans la description de votre projet la pose d’un tableau divisionnaire pour une extension.

      Bonne journée de la part d’IZI by EDF !

  • bonjour je dois installer un 2 eme tableau electrique dans mon habitation .Le 2eme tableau se trouvera a 5 ou 6m du 1er tableau .Quelle section de cable mettre entre les 2 !
    Merci !
    cdt

    1. Bonjour,

      Un câble 16 mm² doit permettre de relier votre tableau principal au tableau divisionnaire.

      Bonne journée de la part d’IZI by EDF !

  • Bonjour je souhaite établir un tableau divisionnaire pour une annexe qui me servira de garage et d’atelier situé à 45 m qui elle même alimentera mon annexe secondaire a’20m cuisine d’été.

    Qu’elle section de cable do8s je prévoir svp?

    Cordialement

    Cedric

    1. Bonjour,

      Le tableau divisionnaire doit être raccordé au tableau principal par un câble 16 mm².

      Bonne journée !

  • Bonjour
    Un coffret secondaire situé à 25m du tableau principal avec parafoudre doit-il utiliser la prise de terre de l’habitation ou est-il nécessaire de créer une nouvelle prise de terre en fond de fouille (garage à édifier) et installer un parafoudre dans le coffret secondaire ?
    Le câble prévu est un 16 carré pour alimenter un disjoncteur 40A 30mA.
    Le disjoncteur d’alimentation en tri calibré 30A pour 12 KVA d’alimentation.
    Merci
    Cordialement
    JL R

    1. Bonjour,

      En principe, vous pouvez utiliser la terre du tableau électrique principal pour votre tableau secondaire, relié effectivement par un câble 16mm². Le mieux est de vous rapprocher d’un professionnel pour une installation conforme à la NF C 15-100.

      Bonne journée de la part d’IZI by EDF !

  • Bonjour, je souhaite installer un deuxième tableau pour alimenter un étage qui comprend une assez grande pièce, 2 chambres et une salle d’eau. Je prévois 3 radiateurs électriques de 1000W, 7 prises électriques et 1 luminaire dans chaque pièce. Une prise de rasoir, un luminaire et un radiateur sèche serviettes dans la salle d’eau? Ce tableau serait situé à 15m du premier. Pouvez-vous m’indiquer quelle section est nécessaire pour relier les 2 tableaux? En vous remerciant par avance,

    1. Bonjour,

      Le raccordement d’un tableau électrique principal à un tableau divisionnaire se fait au moyen d’un câble 16mm².

      Bonne journée de la part d’IZI by EDF !

  • Bonjour,
    Je souhaite installer un tableau secondaire qui ce trouvera à 12 mètres du tableau principal. Puis je l’alimentais avec du 6mm2 ?
    Ce tableau alimentera 2 chambres, pour un total :
    – 8 prises électriques
    – 2 radiateurs
    – 2 luminaires
    – 4 volets roulant électrique

    Bien cordialement

    1. Bonjour,

      Merci d’avoir pris le temps de nous écrire.

      Dans votre cas, il vous faudrait du 16 mm² protégé par l’ampérage adéquat du futur tableau secondaire :
      – Filerie de 2,5mm² + Disjoncteur 16A pour 8 prises de courant (1 seul circuit)
      – Filerie de 2,5mm² + Disjoncteur 16A pour le circuit éclairage (8 points lumineux max)
      – Filerie de 2,5mm² + Disjoncteur 20A par circuit de radiateurs (4500 W max)
      – Filerie de 2,5mm² + Disjoncteur 16A par circuit (2 volets max)

      Bonne journée de la part d’IZI by EDF !

  • bonjour quelle dimension de cable dois je choisir entre le tableau et le disjoncteur principal il y a env 30m, puissance 6KVA?

    1. Bonjour,

      Merci d’avoir pris le temps de nous écrire.

      Entre le disjoncteur d’abonné et le tableau, nous vous recommandons d’utiliser un câble de 2 x 16 mm².

      Bonne journée de la part d’IZI by EDF

  • Bonjour, je souhaite installer dans mon jardin une piscine hors sol et j’aurai besoin d’alimenter une pompe a chaleur, la pompe de filtration, le stérilisateur pour traiter l’eau et installer 4 points d’éclairage extérieur.
    Je souhaite installer un tableau secondaire pour gérer cet ensemble que me conseillez vous de mettre ce tableau dans l’abri jardin ou de le mettre à côté de mon tableau principal dans mon garage.
    la section entre le tableau principal et le secondaire serait de combien?
    Précision entre mon abri jardin et mon garage j’ai 20m de distance.
    Merci par avance de votre réponse

    1. Bonjour. Dans votre cas particulier, je vous invite à contacter l’un de nos conseillers travaux qui saura vous répondre avec précision. Contactez nous au 09 70 258 258 ou en remplissant un formulaire sur notre site Internet.
      A bientôt.

  • Bonjour, je dois raccorder un garage situe a 35m de la maison ou est le tableau électrique, dois je mettre un tableau secondaire, comment déterminer la section du câble ?
    Merci pour votre réponse
    cordialement

    1. Bonjour Roberto
      Merci d’avoir pris le temps de nous écrire.
      Vous devez vous reporter au tableau divisionnaire de la norme NF C 15-100
      Bonne journée de la part d’IZI y EDF !

  • PEUT ON CÄBLER APRES LE DISJONCTEUR DE BRANCHEMENT AU TABLEAU PRINCIPAL qui est EN 16MM2 UN SECOND TABLEAU AVEC DU 10MM2 ?

    1. Bonjour

      Merci d’avoir pris le temps de nous écrire.

      Non, vous ne pouvez pas câbler après le disjoncteur de branchement au tableau principal et second tableau.

      Bonne journée de la part d’IZI by EDF !
