Comment remplacer un porte-fusible par un disjoncteur ?
Remplacer un porte-fusible par un disjoncteur, est-ce possible ?
Tableau électrique

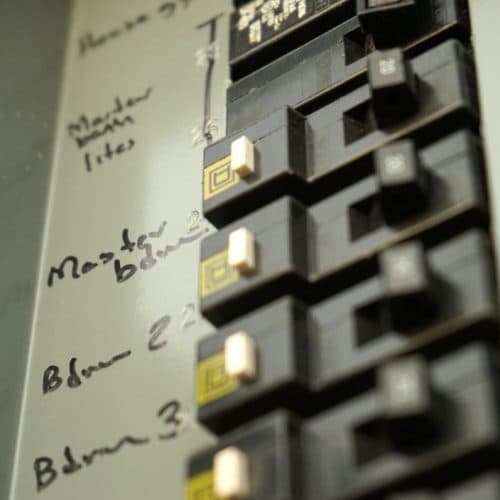

Remplacer un porte-fusible par un disjoncteur, est-ce possible ?

Marine

Temps de lecture 2 min

Est-il possible de remplacer un porte-fusible par un disjoncteur ? Rassurez-vous, vous n’êtes pas la première personne à vous poser la question. Dans la plupart des cas, on parle ici d’une rénovation électrique pour moderniser son tableau et accroître la sécurité.

Changer un porte-fusible par un disjoncteur, comment faire ?

Pour procéder au remplacement de votre porte-fusible par un disjoncteur, commencez par couper le courant général de votre logement (attention à ne pas vous retrouver seul dans le noir au fond de la cave).

Ensuite, vous pourrez décâbler votre porte-fusible. En général, un fusible coupe la phase, vous n’aurez donc qu’un seul fil qui passe par le fusible. Pour brancher votre disjoncteur, vous devrez connecter la phase et le neutre sur celui-ci. Ainsi, le différentiel pour fonctionner et vous protéger.

Quels outils pour remplacer un porte-fusible par un disjoncteur ?

Avant toute chose, préparer vos outils pour ne manquer de rien. Voici une liste qui vous permettra de vous en sortir simplement :

  • Lampe de poche (frontale pour avoir les mains libre) ou une source de lumière à batterie
  • Tournevis plat et cruciforme
  • Multimètre
  • Disjoncteur de calibre équivalent (voir plus bas)
  • Peigne d’alimentation (voir plus bas)

À chaque étape, prenez le temps de comprendre ce que vous faites. L’électricité est dangereuse et ne pardonne pas les erreurs.

cta offre

Les travaux d'électricité réussis, c'est IZI !

Obtenir un devis

Câbler son disjoncteur facilement

Pour faciliter le branchement et si vous voulez remplacer plusieurs porte-fusibles par des disjoncteurs, vous pouvez utiliser des barrettes de pontage.

Grâce à elles, vous pouvez gagner un temps précieux et vous simplifier les connexions. Il s’agit de pièces en cuivres recouvertes d’un isolant. Si vous prenez la même marque que pour vos disjoncteurs, alors elles auront l’entraxe qui permet de relier toutes les bornes neutres et les bornes phases entre elles.

Dans ce cas, vous n’aurez pas besoin de préparer des shunts avec le risque d’erreur de câble ou de mauvaise connexion. C’est aussi un moyen de fiabiliser votre tableau électrique.

Disjoncteur

Choisir correctement son disjoncteur pour remplacer un porte-fusible

Vous devez avant tout prêter attention au calibre de fusible. Le calibre correspond à la valeur inscrite en Ampère (A). Cela correspond à la quantité de courant qui peut circuler dans le circuit. Par exemple, un circuit d’éclairage peut être protégé par un fusible 2A ou 10A quand un circuit de prises de courant le sera par un fusible de 16A ou 20A.

Vous devez prendre un calibre identique pour votre disjoncteur de remplacement. Surtout, ne surdimensionnez jamais un disjoncteur. Il lui serait alors impossible de détecter un défaut sur votre installation (en dehors d’un court-circuit, car le phénomène est assez violent pour être visible par tous les équipements). Vos appareils ne seraient alors plus protégés.

Pour toutes interventions dans votre tableau électrique, plutôt que de partir à l’aventure, utilisez le réseau de professionnels de IZI by EDF.

cta offre

Les travaux d'électricité réussis, c'est IZI !

Obtenir un devis
Marine

Rédactrice Web chez IZI by EDF, ma mission est de vous proposer des contenus de qualité et à jour sur les dispositifs de recharge pour véhicules électriques et les travaux de rénovation électrique.

IZI et vous

Vous ne trouvez pas l'information que vous recherchez ? Posez votre question à nos auteurs afin qu'ils puissent vous apporter la meilleure réponse !

Merci de correspondre avec courtoisie et de ne pas partager de données personnelles pour garantir votre confidentialité.

J'ai une question !

Votre question*

Prénom*

Email*

*Champs requisLes informations recueillies via ce formulaire sont traitées par le service d’IZI by EDF en charge de la gestion de ces demandes. Votre adresse mail ne sera pas diffusée et ne sert qu'à vous notifier d'une réponse de nos équipes à votre question. Pour en savoir plus sur la gestion de vos données et vos droits, cliquez-ici.

1 question

  • Bonjour
    Comment je dois faire pour retrouver le neutre de mon fusible correspondant à la phase
    Car j’ai tous les neutre monté sur un barrette

    1. Bonjour,

      D’après vos explications, il semblerait que votre tableau électrique soit ancien (à fusibles et en neutre commun). Les nouveaux tableaux sont équipés de disjoncteurs et isolent le neutre (et la terre) de chaque circuit. Sur nos conseils, vous pourriez remplacer votre tableau électrique. Je vous invite à consulter notre site internet pour faire appel aux électriciens du réseau IZI by EDF, si vous êtes intéressé.

      Pour ensuite répondre à votre question, vous pouvez utiliser un multimètre pour identifier le neutre et la phase d’un circuit électrique à même le tableau de répartition.

      Bonne journée
